60212 Centralstation (Med Update)

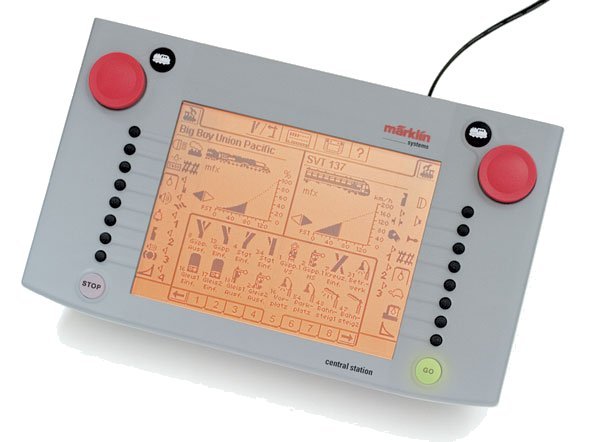

Marklin 60212 er en digital styrecentral, som Marklin lancerede i 2004-2005 og som kan anvendes til styring af tog, sporskifter, signaler, funktionsmodeller, køreveje og mange andre ting.
Centralstation Updates
Update 31/01/2008 - Version 2.0.4 : [CS_update_20071221-1120_2_0_4.bci]
Marklin 60212 Centralstation (Brugervejledning SV/DK)
Marklin 60212 Centralstation - Update 2007 (Brugervejledning SV/DK)
Marklin 60212 Centralstation - Tillægsblad
Marklin 60212 Centralstation - Guide
Lokomotiv Databank August 2005
Lokomotiv Databank December 2006
Her er en oversigt over Centralstationens egenskaber :
» Udgangseffekt : 45-48 VA (Ved anvendelse af 60052 Transformer)
» Strømstyrke : 2,6 - 2,9 Amp.
» Berøringsfølsom skærmbetjening.
» Indbygget dobbelt kørekontrol.
» Indbygget Keyboard (til styring af sporskifter og andet)
» Indbygget Booster.
» 16384 Adresser.
» Navngivelse af Tog.
» Visning af Lokomotiv-type.
» Protokol Mfx og Motorola I / II - format (ingen DCC-format)
» 14 / 27 / 28 / 128 Køretrin.
» Op til 16 funktioner for tog-modeller der understøtter det.
» Integreret Lokomotiv-databank.
» Togstyring af MFX-tog, som melder sig selv til Centralstationen når de sættes på anlægget.
» Togstyring af Digital-tog, som kan indsættes manuelt eller Centralstationen kan søge efter dem i den indbyggede Lokomotiv-databank.
» Indbygget Ethernet (RJ 45 stik) med web-brugerflade for backup af centralstationens opsætning og opdatering af firmware. (10 Mbit/s)
» Tilslutning af 1 Mobilstation direkte tilsluttet Centralstationen.
» Tilslutning af yderligere Mobilstationer tilsluttet via 60125 Terminal over Bus-systemet. (CAN)
» Opdatering af Mobilstationer når de tilsluttes Centralstationen.
» Mulighed for opsætning af seperat Programmeringsspor for Programmering af tog og ændringer i CV- registre.
» Forskellige tilslutningsmuligheder via 60111 eller 60115 Tilslutningsbokse.
» Opbygning af system-net med 60125 Terminal.
» Symbolvisning af tog og tilkoblede funktioner.
» Mulighed for ændringer i Analog-indstillinger, køre-indstillinger, Motor-indstillinger, Funktionstilordning og Lyd.
» Programmering/Opsætning af Sporskifter og Banedecodere.
» Programmering af signaler.
» Mulighed for tilslutning af 60172 Booster ved store baneanlæg. Booster er med indbygget tilbage- melding til Centralstation.
» Tilslutning af Marklin 7286/7686 drejeskive (kun med manuel styring via pult, indtil næste opdatering af Centralstationen (egen skærmfelt !).
» Tilslutning af Marklin 7294 skydebro (kun med manuel styring via pult)
» Marklin 7051 kran kan integreres via Centralstationens Snifferport eller via styrepult.
» Marklin's Jernbaneoverskæringer kan integreres.
Når man har fået Opdateret sin Centralstation med ny Firmware og Hardware har man yderligere nogle nye egenskaber i form af :
» Tilslutning af 6015/6017 Booster fra Marklin's gamle Digital-system via stik på bagsiden af Centralstationen.
» Tilslutning af 6021 Control Unit fra Marklins gamle Digital-system via CS Sniffer indgang.
» Tilslutning af op til 32 stk s88 Tilbagemeldingsdecodere.
» Pendultogsstyring.
» Tilslutning og Understøttelse af ESu EcosBoost 4A (efter opdatering til firmware version 2.0.4)
Når Marklin på et tidspunkt kommer med en "bedre" opdatering af Softwaren, "burde" man kunne forvente følgende opdateringer til de digitale modeller, så som :
Eget skærmfelt for Drejeskiver 7186 / 7286 / 7686
Eget skærmfelt for Skydebro 7294
Eget skærmfelt for Kraner 7051 (+7652) / 7651 / 76500 / 76510 / 76515
Eget skærmfelt for Vognkraner 46715 / 46716 / 46717 / 49950 / 49952
(Pdf-fil med forslag til skærmbilleder for styring af de ovennævnte enheder)
Hvis du tilslutter Centralstationen til en computer har du mulighed for at tage en backup af din opsætning på Centralstationen.
For at undgå at miste din opsætning på Centralstationen, bør du tage en backup hver gang du har lavet større ændringer.
Centralstationen kan forbindes på 2 måder :
1)
Direkte til et Ethernet-netværkskort på din computer. Der skal anvendes et "krydset" RJ45 netværkskabel (CrossOver) til denne løsning.
CroosOver-netværkskablet er et specielt netværkskabel, hvor de orange og grønne parledninger er byttet om i den ene ende at stikkene.
2)
Der kan også opbygges en forbindelse via Hub/Switch eller anden løsning. Du skal så til den løsning anvende et almindeligt "lige" RJ45-netværkskabel.
Hvis Centralstationen er forbundet korrekt vil LINK-LED lyse konstant.
På Side 40-42 i "Centralstation Update" - brugervejledningen finder du yderligere oplysninger om hvordan netværket skal sættes op.
Når du har opsat netværket, kan du starte din IE/Firefox browser op og indtaste følgende i adressefeltet :
http://xxx.xxx.xxx.xxx
hvor X skal erstattes med den valgte IP-adresse (eks. : http://192.168.1.2 ), som Du har opsat i Centralstationen.
Når du er færdig med indtaste IP-Adressen, tryk på "Enter".
Hvis alt er forbundet og sat korrekt op, burde du kunne se følgende skærmbillede i din browser :
Fra dette web-interface har du nu muligheden for at gennemføre en Backup af Centralstationen og opdatere bl.a Firmware'en, samt andre ting.

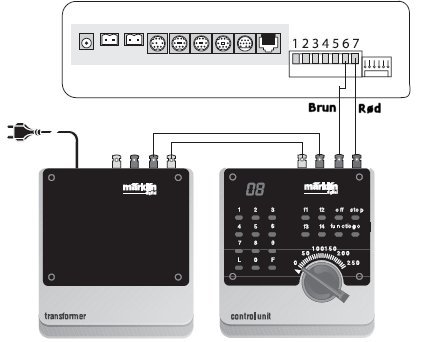

Det er nu også muligt at integrere 6021 Control Unit via Centralstationens Snifferporte 6 og 7.
6021 Control Unit strømforsynes som den plejer af en 6002 Transformer,
det eneste man skal huske er, at 6021 Control Unit eller den forsynende transformator, IKKE må have forbindelse til skinnesystemets strømkreds, da skinnerne med
denne opsætning forsynes fra Centralstationen og der således vil opstå en kortslutning.
Snifferportene 6 og 7 giver mulighed for at anvende Marklin's gamle "digital" enheder. Snifferen optræder ligesom en digital-decoder og oversætter skinnesignalerne
til den form for signaler Centralstation forstår. Det gamle digitalsystem var adressebaseret, mens Marklin System gemmer togadresserne baseret på "sigende" navn efter
eget valg. Da der kan forekomme flere tog på samme adresse, skal der udføres en tilordning mellem 6021 Control Unit enhedens lokomotivadresser og de lokomotiver, der
faktisk menes, på Centralstationens liste.
Snifferadressen indsættes og gemmes som en ekstra egenskab for hvert lokomotiv og indlæses i Lokomotiv-listen.

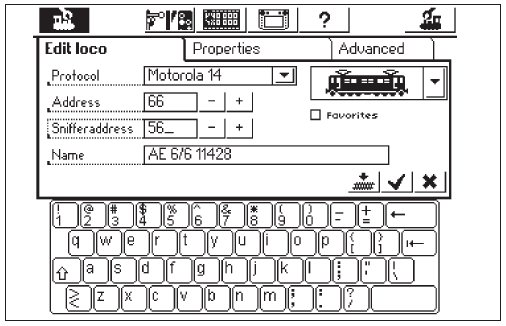

Åbn dialogboksen "Edit loco". Her kan Du indtaste Snifferadresserne.
Her er der indsat værdien 56 som Snifferadresse. Dermed kan lokomotivet fra 6021 styres på adressen 66. Hver snifferadresse bør kun anvendes en gang, da
Centralstationen ikke fører nogen form for kontrol med snifferadresserne. Lokomotiver der ikke skal styres fra gamle enheder, bør have værdien "0". Der kan tildeles
adresser mellem 01-80 pga 6021 enhedens opbygning. Sniffer-systemet genkender kun funktionstasterne "function" og F1-F4.
Hvis man ikke længere ønsker at styre et lokomotiv fra 6021, skal man standse lokomotivet og derefter slå alle funktioner fra. Herefter indlæses værdien
"0" som snifferadresse. Sniffer-systemet vil så fjerne Lokomotivet fra den Interne kontrol-liste efter et stykke tid.
Der anvendes ingen snifferadresser for Magnet-artikler, hvis adresser overtages direkte fra sniffer-systemet og reguleres af Centralstationen.
BEMÆRK : Kald ALDRIG et lokomotiv samtidig på 6021 og Centralstationen, da der så kan opstå fejl i systemet.

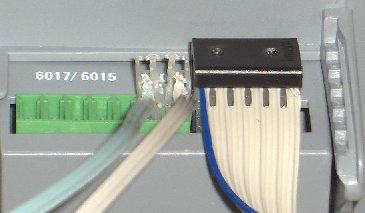

Der er også blevet muligt at tilslutte de gamle 6015/17 Boostere fra Marklin Digital til det nye stik i Centralstationen. De efterfølgende Booster i systemet tilsluttes så
som anvist i vejledning til de respektive boostere. (se Booster 6015 / 6017)
En anden mulighed er der også for tilslutning af s88-tilbagemedlingsdecodere til Centralstationen. Det er muligt at tilkoble op til 32 stk s88-decodere i serie.
Bemærk at den første s88-decoder der monteres i centralstationen, skal have en stelledning fra s88-decoderen's stel til skinnestelforbindelsen (brun ledning).
Der skal ingen ledning monteres på de efterfølgende s88-decodere.
Ønsker man at kunne styre sin modeljernbane fra en computer, bør man kigge på Programmet Windigipet Pro X på webadressen [ Windigipet.de ], som har en indbygget mulighed for tilslutning til Centralstationen. (med officiel understøttelse, af PC-interface Protokollen, da Marklin endnu ikke har frigivet MFx-protokollen)
Start med at hente en demo-version på Windigipet's hjemmeside og installer programmet.
For at gå videre, kræves det at du har installeret en netværkskabel mellem Centralstationen og en computer, eller via en Hub/Switch.
Husk at bruge den rigtige netværkskabel type, som beskrevet tidligere på denne side.

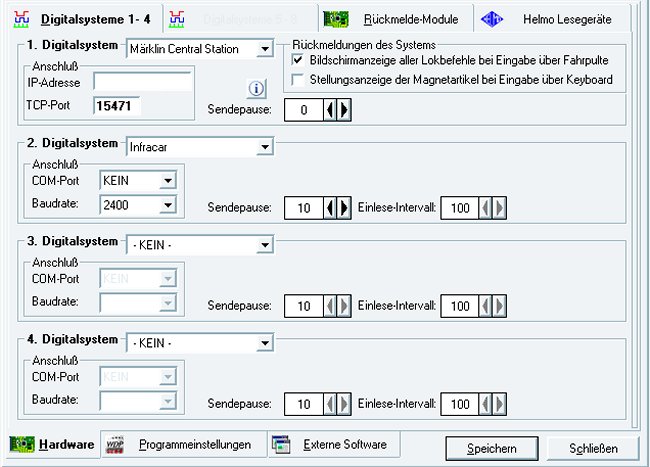

Nu starter du for programmet og klikker på den første menu "Datei" og derefter på "Systeminstellungen".
Nu skulle du gerne kunne se et billede som er magen til det viste billede herunderhttp://www.marklinisterne.dk
Hvor der står "1. Digitalsystem", skal du vælge "Marklin Centralstation" og derefter indtaste den IP-adresse som du har givet Centralstationen.
I feltet TCP-port indtaster du 15471. Herefter finder du knappen kaldet "Speichern" og trykker på denne. Nu er dine indstillinger gemt. Luk herefter det viste vindue.
For at kunne oprette forbindelsen, kræver WinDigipet-programmet at du afslutter programmet og starter det påny. Årsagen hertil er at du har skiftet Digital-system
og WinDigipet skal have lov til at initialisere det nye valgte Digital-system.
Hvis alt forløber korrekt burde du nu have forbindelse med Centralstationen og kan gå igang med at udforske programmet og de
muligheder der er tilstede mellem Windigipet's program-funktioner og Centralstationen.
Hvis du synes at lokomotiverne reagerer for langsomt på de kommandoer du afgiver fra programmet, åbner du igen det før viste billede og ændrer værdien
hvor der står "Sendepause" til 0 eller 5. Nu skulle kommandoerne du afgiver fra Programmet gerne give en hurtigere respons fra det valgte tog, men det kan dog give andre
problemer, så du skal eventuelt eksperimentere lidt med denne værdi.
Herunder finder du en oversigt over de forskellige tog-symboler der eksisterer i Centralstationen.
Det ville være smart fra Marklin's side, hvis man også inkluderede symboler for de digitale vogne, kraner og andet relevant udstyr.
Funktions-vogne :
Drejeskive og Skydebro :
Kraner :
Funktion's Pictogrammer til Kraner :
Tips og Trick's til Centralstationen.
Tip 1 :
Når du tilslutter Mobilstationen til Centralstationen første gang, vil Centralstationen opdatere lokomotiv-databanken i Mobilstationen. Den første gang
kan opdateringen vare op til 10 min eller længere, så afbryd ikke opdateringen.
Mobilstationens skærm vil være sort under opdateringen, men der på Centralstationen vises en opdateringsmeddelse.

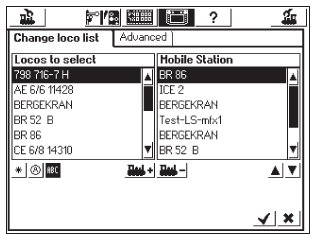

Når Mobilstationen er tilsluttet Centralstationen er det muligt at overføre op til 10 tog-modeller fra Centralstationen til Mobilstationen via det indbyggede skærmfelt
i Centralstationen, hvor af du med Mobilstation 60652 (1,9A) vil kunne køre med ca. 3 lokomotiver ad gangen, afhængigt af lokomotivets strømforbrug.
(Se nedenstående illustration)
Tip 2 : Skærmdump af aktuel billede på Centralstationen.
Ønsker du at tage Skærmdump af den viste side på Centralstation kan dette gøres på følgende måde (Virker fra version 2.0.3) :
Indtast følgende linie i en browser :
http://xxx.xxx.xxx.xxx/cgi-bin/screen
hvor xxx.xxx.xxx.xxx erstattes med den IP-adresse som du har tildelt Centralstationen.
Tip 3 : MFx lokomotiver melder sig sig ikke til Centralstationen.
Hvis man sletter et MFx-lokomotiv og toget ikke befinder sig på skinnerne med strømmen "tilsluttet" når det slettes fra Tog-listen, slettes det fra Tog-listen, men
MFx-lokomotivet's Decoder har ikke fået denne information, da det er fjernet fra skinnerne. Da MFx-decoderne er i stand til, som en del af Tilmeldings-proceduren, at "huske" ID
på en MS/CS styre-enhed vil der ske det næste gang når MFx-lokomotivet sættes på skinnerne, at det IKKE melder sig selv til Centralstationen, da Lokomotivets
MFx-decoder således mener, at lokomotivet er tilmeldt pågældende Centralstation en gang og således bør kende det pågældende lokomotiv.
Det samme er også gældende for en Mobilstationen.
Løsningen er at lade lokomotivet tilmelde sig en anden CS. Men da de færreste jo er i besiddelse af 2 Centralstation, er løsningen at lade MFx-lokomotivet tilmelde sig en
en Mobilstation, som er tilsluttet med Marklin 24088 tilslutnings-skinnen og et par ekstra skinner. Når MFx-lokomotivet har tilmeldt sig Mobilstation kan det sættes tilbage på
skinnerne tilsluttet en Centralstation og vil så igen tilmelde sig korrekt der. Herefter kan MFx-lokomotivet igen styres fra den pågældende Centralstationen.
Et fornuftig metode i forbindelse med aftagning af MFx-lokomotiver fra skinnerne, er at fjerne det pågældende lokomotiv fra Centralstation'ens Togliste med strømmen
"tilsluttet" til banen, således at lokomotivet får den nødvendige information fra Centralstation, før du fysisk fjerner lokomotivet fra skinnerne og derved
undgår Du dette problem fremover.
