6017 Booster
> Marklin 6017 Booster - Brugervejledning (DE/EN/FR/NL)
Udgangsstrøm (Maximal) : 45 VA - 2,5 Amp.
Ydelsesforstærker til det digitale system.
Booster Dipswitch indstillinger
Booster Eksempel på bane med 2 baneafsnit
Booster Eksempel på bane med 4 baneafsnit og 1 booster til k83 decoder
Booster 6017 forbundet med Centralstation
Booster 6017 med MFX-tilbagemelding via TAMS BoosterLink
På større anlæg vil de 52 Watt, som Transformer 6002 eller de 60 Watt som Transformer 60052 leverer ikke være nok. Det er da nødvendigt at opdele banen i mindre afsnit og forsyne hver afsnit med yderligere en transformer til strømforsyning af banen. Seperate afsnit forsynes med banestrøm fra en tilsluttet Transformator til Booster'en. Boosteren i sig selv forstærker det digitale signal til banen. Det er vigtigt at du sørger for adskillelse af de forskellige baneafsnit, ved hjælp af midterleder-isolering, samt slæbesko-løftere placeret ved overgangene mellem afsnittene.
Når man bruger flere transformere, skal du forbinde alle spor til Central Unit 6021 for det digitale signal. Dette gøres med en 5-ledningers fladkabel som forbinder Central Unit 6021 til en Booster (6017). Den næste Booster i rækkefølgen forbindes til transformer nr 2 og til strømfødesporet eller luftledningen på den isolerede del af anlægget. Booster 6017 "booster" ikke den elektriske strøm, men det digitale signal. Dette vil tillade Control Unit 6021 at kontrollere de digitale operationer på hele baneanlægget, uanset antallet af Transformere som forsyner de forskellige baneafsnit med strøm.
Der er på bagsiden af Booster'en, de gule, brune og røde forbindelsesstik til ledninger der skal forbindes til Transformeren og til strømfødnings- skinnen, såvel som et indstikning stik til det kabel som forbinder Booster'en med Control Unit 6021. Yderligere er der et indstikningsstik hvor der kan forbindes yderligere en Booster 6017. Teknisk set, er der ingen begrænsning i antallet af Transformere og Boostere som kan give strøm til et baneanlæg, men hvis der er tilsluttet mere end 10 Transformere, er strømmen fra Control Unit 6021 ikke tilstrækkelig til at aktivere sporskifter osv. På meget store baneanlæg, bør de Transformere som forsyner Control Unit 6021 og andre enheder med strøm kun være dedikeret til disse kontrolenheder og ikke fungere som strømforsyning til andet udstyr.
BEMÆRK : Ved tilslutning af Boostere til seperate afsnit, bør man anvende en strømfordelingsplade og sørge for at banestrøm bliver tilført afsnittet med en afstand på ca 2 meter i mellem hver strømtilføding.
Stikforbindelse : 6017 boosteren's tilslutningsledning til 6021 Control Unit skal vende opad, når stikket monteres bag på boosteren. (Se illustrationen herunder.) Ligeledes skal stikket også monteres opad vendt på 6021 Control Unit.
Boosteren kan også anvendes sammen med andre Central enheder, så som Central Unit 6020 og Central Control 6022. Hvis denne mulighed anvendes skal man dog tilslutte stikkene fra 6017 Booster til 6020/6022 som anvist herunder, det vil sige at stikket skal vende nedad på 6020/6022 enhederne.
6017 Dipswitch Egenskaber :
På højre side af 6017 Boosteren finder du en dipswitch med 4 kontakter, hvorden man kan indstille 6017 Boosteren til at have forskellige egenskaber :
| Dipswitch 1 (ON) |
Nedsætter afbrydningstærsklen for 6017. Ved større belastning af af Booster'en reducerer den sin udgangsspænding. Kommer den under en vis værdi, så udkobler den sig selv på grund af overbelastning af anlægget. ("Afbrydningstærskel"). Afbrydningstærsklen skal sænkes, hvis Dipswitch 4 (reducerer udgangsstrømmen til skinnerne) er sat ON. |
| Dipswitch 2 (ON) |
Forlænger tidsfristen for Overbelastningsidentifikation på anlægget. Ved en kortslutning flyder der en meget hø strøm til anlægget, hvilket kan beskadige skinner, tog eller vogne. Da der kan opstå små korte kortslutninger rent tidsmæssigt, så som ved overkørsel af sporskifter og dette ikke kan forhindres, venter Boosteren et par sekunder efter at den har detekteret en kortslutning og kobler så sig selv ud. Afhængigt af banens layout og og typen af lokomotiv-operationer der udføres på banen, kan det være en fordel at hæve tidsfrists-forsinkelsen på booster'en. Dipswitch bør sættes til OFF, hvis der ikke umiddelbart er et behov for den kortere tidsfrist. |
| Dipswitch 3 (ON) | Der er ikke tildelt nogen funktion til Dipswitch 3 |
| Dipswitch 4 (ON) |
Sænker udgangstrømmen til skinnerne. Dipswitch 4 sat til ON reducerer udgangstrømmen til Maksimal 16 Volt. Det kan med fordel anvendes til mindre skala'er (Z), hvor motorene til lokomotiver og andet er udlagt til spændinger mellem 12 til 14 Volt. Denne indstilling bør kun vælges hvis man anvender 6021 Control Unit til centralstyring og alle andre boostere på ens anlæg kun består af 6017 Boostere. Dipswitch 4 bør da være sat til ON på alle tilsluttede boostere, for ens spændingsforsyning over hele anlææget. Bemærk : Anvend en Booster seperat til forsyning af banedecodere, så som k83 og andre ting. Resten af Boostere anvendes til banestrøm og digitalsignal til lokomotiverne. |

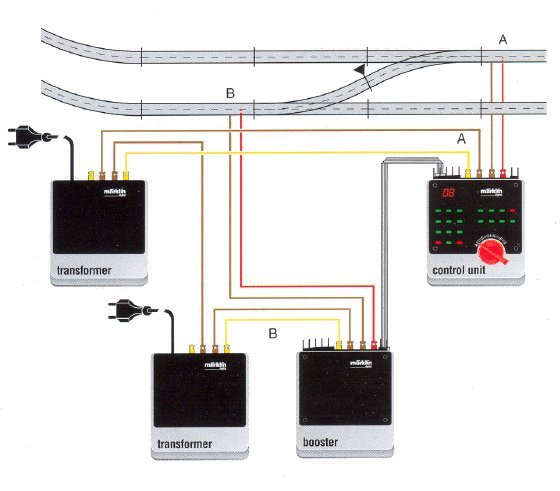

Eksempel 1 : Opsætning af Booster sammen med 6021 Control Unit til 2 baneafsnit
I eksemplet herover forsyner 6021 Control Unit baneafsnit A, mens 6017 Boosteren forsyner baneafsnit B. For at undgå kortslutning mellem 6021 og 6017 skal strømmen
til skinnerne mellem de 2 baneafsnit adskilles ved den markerede sorte trekant ved hjælp af midterleder-isolering (K:7522 / M:5022 / C:74030) og slæbesko-vippe
(K : 385580 / M : 385550 / C : 204595).
Er der flere tilslutninger mellem baneafsnittene, gælder samme forholdsregel naturligvis også her.

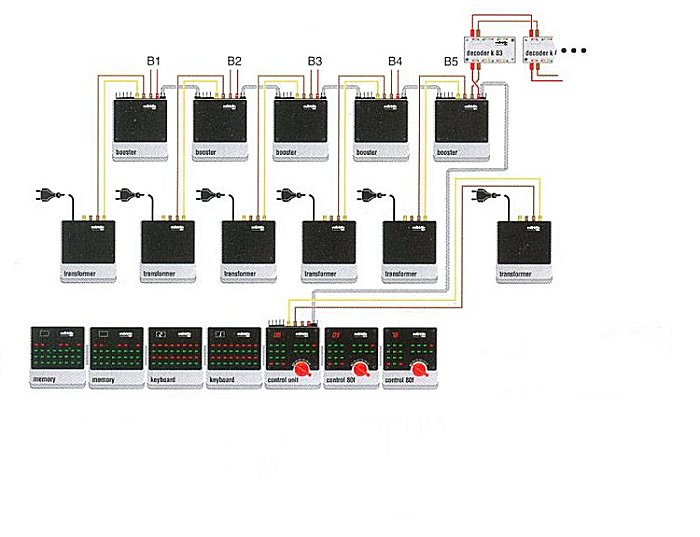

Eksempel 2 : Boosteropsætning til en stor bane op delt i 4 afsnit, samt 1 Booster til forsyning af k83

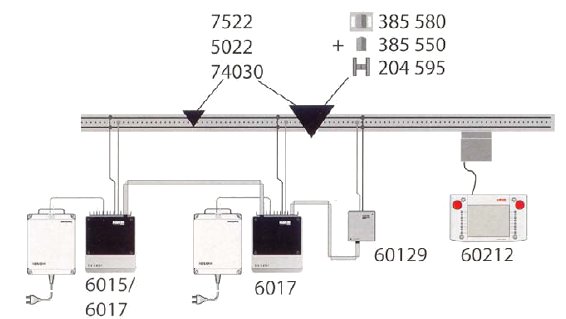

6017 Booster forbundet med Centralstationen.
6017 Boosteren kan også anvendes sammen med Marklin Systems og tilsluttes via 60129 Connect6017 forbindelsesboksen eller den kan tilsluttes direkte til et stik bag på Centralstation (stikket på bagsiden er ikke tilgængeligt før din Centralstation, er blevet opdateret hos Marklin med ny hardware-enhed).
Opsætning af 6017 sammen med Centralstationen.
Problem : Hvis 6017 Boosteren anvendes sammen med Centralstation, kan der opstå en kortslutning et par sekunder efter at du har tændt for Centralstationen.
Løsning :
Under menuen SETUP og i undermenuen "Enheder i Systemet" (Geräte im System), skal du ved "External Booster Control" sætte
tids-forsinkelsen for Kortslutningshåndteringen op til 200 millisekunder.
Herefter oprettes der et såkaldt "dummy lok" på Centralstationen efter samme fremgangsmetode som når man opretter et nyt lokomotiv.
"Dummy lok" tildeles adressen 80 og funktionen "LYS" aktiveres for dette "dummy lok". Det er ikke nødvendigt at toget er fysisk placeret på banen,
det er tilstrækkeligt at lokomotivet bare er oprettet i Centralstationen. Dette bevirker at Centralstationen sender et mix af MFx-signaler og Motorola-signaler, som
gør at 6015 og 6017 Boosterne ikke kobler ud.
(Ovenstående gælder også for 6015 Booster'en.)
Tilslutning af Booster 6015, se 6015 Booster
Boosterlink (TAMS)
Til anvendelse sammen med 6015 / 6017 Boosterne fra Marklin er der i skrivende stund (April 2009) kommet en ny enhed kaldet "Boosterlink" fra Producenten TAMS.
Enheden giver mulighed for MFX-tilbagemelding over 6015 / 6017 Boosterne eller andre boostere til en MFX-central.
For mere information se denne side : TAMS BoosterLink
