6015 Booster


6017 Booster





Udgangsstrøm (Maximal) : 45 VA - 2,5 Amp.

Ydelsesforstærker til det digitale system.



Booster 6015 Stikforbindelser

Booster Dipswitch indstillinger

Booster Eksempel på bane med 2 baneafsnit

Booster Eksempel på bane med 4 baneafsnit og 1 booster til k83 decoder

Booster 6017 forbundet med Centralstation



På større anlæg vil de 52 Watt, som Transformer 6002 eller de 60 Watt som Transformer 60052 leverer ikke være nok. Det er da nødvendigt at opdele banen i mindre afsnit og forsyne hver afsnit med yderligere en transformer til strømforsyning af banen. Seperate afsnit forsynes med banestrøm fra en tilsluttet Transformator til Booster'en. Boosteren i sig selv forstærker det digitale signal til banen.


Når man bruger flere transformere, skal du forbinde alle spor til Central Unit 6021 for det digitale signal. Dette gøres med en 5-ledningers fladkabel som forbinder Central Unit 6021 til en Booster (6015). Den næste Booster i rækkefølgen forbindes til transformer nr 2 og til strømfødesporet eller luftledningen på den isolerede del af anlægget. Booster 6017 "booster" ikke den elektriske strøm, men det digitale signal. Dette vil tillade Control Unit 6021 at kontrollere de digitale operationer på hele baneanlægget, uanset antallet af Transformere som forsyner de forskellige baneafsnit med strøm.


Der er på bagsiden af Booster'en, de gule, brune og røde forbindelsesstik til ledninger der skal forbindes til Transformeren og til strømfødnings- skinnen, såvel som et indstikning stik til det kabel som forbinder Booster'en med Control Unit 6021. Yderligere er der et indstikningsstik hvor der kan forbindes yderligere en Booster 6017. Teknisk set, er der ingen begrænsning i antallet af Transformere og Boostere som kan give strøm til et baneanlæg, men hvis der er tilsluttet mere end 10 Transformere, er strømmen fra Control Unit 6021 ikke tilstrækkelig til at aktivere sporskifter osv. På meget store baneanlæg, bør de Transformere som forsyner Control Unit 6021 og andre enheder med strøm kun være dedikeret til disse kontrolenheder og ikke fungere som strømforsyning til andet udstyr.


Stikforbindelse : 6015 boosteren's tilslutningsledning til 6021 Control Unit skal vende nedad, når stikket monteres bag på boosteren. (Se illustrationen herunder.) Ligeledes skal stikket også monteres opad vendt på bagsiden af 6021 Control Unit.



Boosteren kan også anvendes sammen med andre Central enheder, så som Central Unit 6020 og Central Control 6022. Hvis denne mulighed anvendes skal man dog tilslutte stikkene fra 6017 Booster til 6020/6022 som anvist herunder, det vil sige at stikket skal vende nedad på 6020/6022 enhederne.



6015 Dipswitch Egenskaber :


Der er ingen Dipswitch kontakter på højre side af Booster 6015, dette blev først indført med lanceringen af Booster 6017.

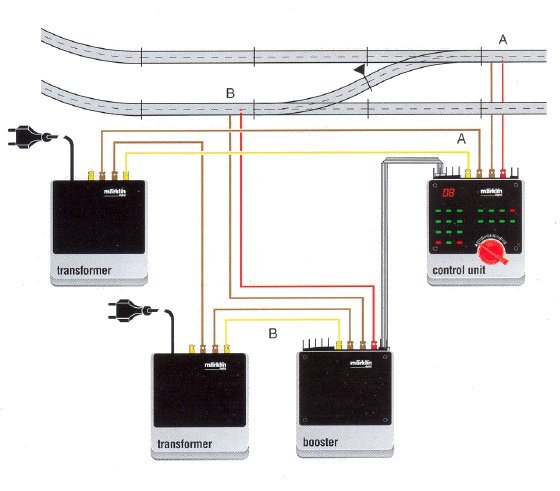

Eksempel 1 : Opsætning af Booster sammen med 6021 Control Unit til 2 baneafsnit



I eksemplet herover forsyner 6021 Control Unit baneafsnit A, mens 6015 Boosteren forsyner baneafsnit B. For at undgå kortslutning mellem 6021 og 6015 skal strømmen til skinnerne mellem de 2 baneafsnit adskilles ved den markerede sorte trekant ved hjælp af midterleder-isolering (K:7522 / M:5022 / C:74030) og slæbesko-vippe (K : 385580 / M : 385550 / C : 204595).
Er der flere tilslutninger mellem baneafsnittene, gælder samme forholdsregel naturligvis også her.

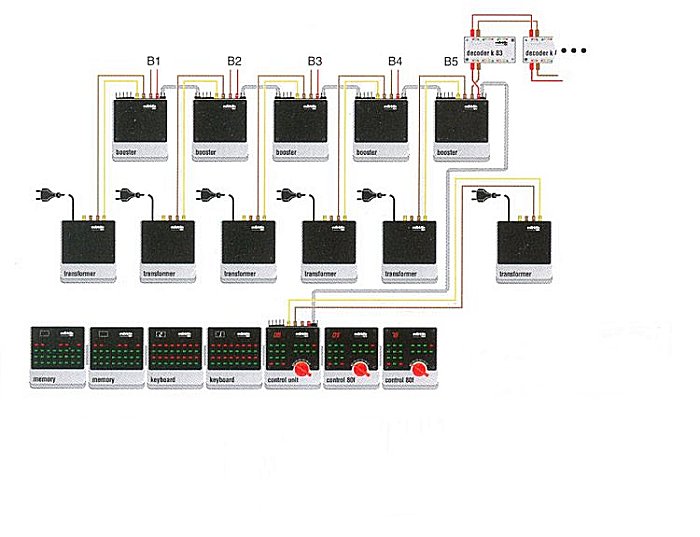

Eksempel 2 : Boosteropsætning til en stor bane op delt i 4 afsnit, samt 1 Booster til forsyning af k83



6015 Booster forbundet med Centralstationen.


6015 Boosteren kan også anvendes sammen med Marklin Systems og tilsluttes via 60129 Connect6017 forbindelsesboksen eller den kan tilsluttes direkte til et stik bag på Centralstation (stikket på bagsiden er ikke tilgængeligt før din Centralstation, er blevet opdateret hos Marklin med ny hardware-enhed).

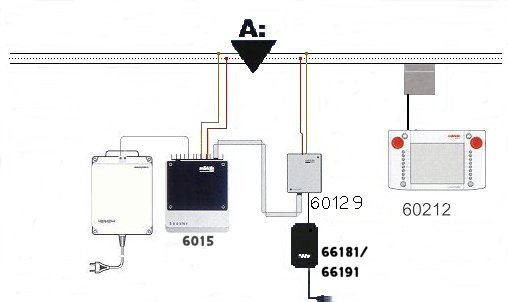

Opsætning af 6015 sammen med Centralstationen.




NOTE : Ved opsætning med 6015 Booster'en skal 60129 Connect6017 forsynes via en Marklin 66181 / 66191 Transformer. (18 Va)
I ovenstående eksempel skal der anvendes midterleder-isolering (K:7522 / M:5022 / C:74030) samt slæbesko-vippe (K : 385580 / M : 385550 / C : 204595) for at adskille strømmen.



Problem : Hvis 6015 Boosteren anvendes sammen med Centralstation, kan der opstå en kortslutning et par sekunder efter at du har tændt for Centralstationen.


Løsning : Under menuen SETUP og i undermenuen "Enheder i Systemet" (Geräte im System), skal du ved "External Booster Control" sætte tids-forsinkelsen for Kortslutningshåndteringen op til 200 millisekunder. Dette skulle gerne løse problemet. Herefter oprettes der et såkaldt "dummy lok" på Centralstationen efter samme fremgangsmetode som når man opretter et nyt lokomotiv.
"Dummy lok" tildeles adressen 80 og funktionen "LYS" aktiveres for dette "dummy lok". Det er ikke nødvendigt at toget er fysisk placeret på banen, det er tilstrækkeligt at lokomotivet bare er oprettet i Centralstationen. Dette bevirker at Centralstationen sender et mix af MFx-signaler og Motorola-signaler, som gør at 6015 og 6017 Boosterne ikke kobler ud.



(Ovenstående gælder også for 6015 Booster'en.)


Tilslutning af Booster 6017, se 6017 Booster
