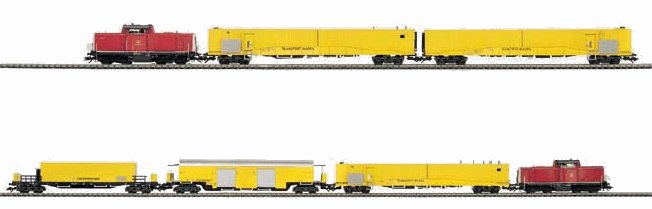

Produceret 2001-2002
Digital Adresse : 33 og 34 (Fabriksindstilling)
Sættet indeholder 2 lokomotiver samt 5 vogne.
Lokomotivet i den ene ende samt Transportvognen umiddelbart efter den har Adresse 33.
(Tog+Transportvogn anvender samme adresse)
Transportvognen er udstyret med Telex-afkobler for afkobling under redningsindsats.
Lokomotivet i den anden ende har Adresse 34. (1 Decoder)
Funktioner på lokomotiv 1 + Transportvogn (Adresse 33)
Function : Lys
F1 : Blinklys/Arbejdslys Til/Fra
F2 : Side Belysning - Transportvogn Til/Fra
F3 : Aktiverer Telex-afkobler Til/Fra
F4 : Udkobling af Opstarts/Bremse-forsinkelse Til/Fra
Funktioner på lokomotiv 2 (Adresse 34)
F1 : Blinklys/Arbejdslys Til/Fra
F2 : Side Belysning på Tog Til/Fra
F3 : Signalhorn Til/Fra
F4 : Signalhorn Til/Fra

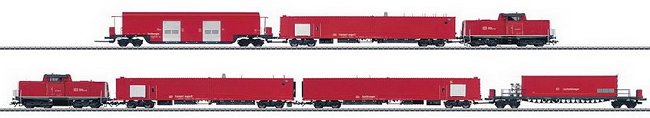

Marklin 26546 - Tunnelredningstog
Produceret 2008 -
Digital Adresse : ?? og ?? (Fabriksindstilling)
Udstyret med MFX Decoder.
Sættet indeholder 2 lokomotiver samt 5 vogne.
Lokomotivet i den ene ende samt Transportvognen umiddelbart efter den har Adresse 33.
(Tog+Transportvogn anvender samme adresse)
Transportvognen er udstyret med Telex-afkobler for afkobling under redningsindsats.
Lokomotivet i den anden ende har Adresse ??. (1 MFX Decoder)
Funktioner på lokomotiv 1 + Transportvogn (Adresse ??)
Function : Lys
F1 :
F2 :
F3 :
F4 :
Funktioner på lokomotiv 2 (Adresse ??)
F1 :
F2 :
F3 :
F4 :

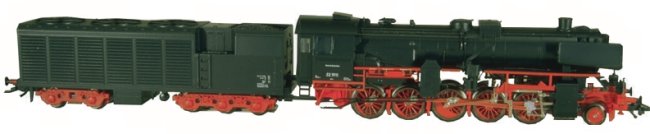

Marklin 37171 - BR 52 DB med Kondenstender
Produceret 1997 (Insider model)
Digital Adresse : 52 (Fabriksindstilling)
Modelbeskrivelse
Function : Lys
F1 : Udluftningsventilatorer Til/Fra
F2 : Røggenerator Til/Fra
F3 : -
F4 : Opstarts/Bremse-forsinkelse Til/Fra
Modellen findes i 2 andre udgaver :
34171 - Br 52 med Delta Decoder. (Adr : 72)
37172 - Serie 27 SNCB med MFx Decoder (Adr : 52, samme funktioner som i 37171).

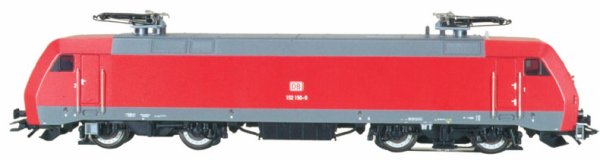

Marklin 39340 - BR 152 DB
Produceret 2004-
Digital Adresse : 52 (Fabriksindstilling)
Første Marklin Standard-model med bevægelige pantografer.
MFX Decoder indbygget.

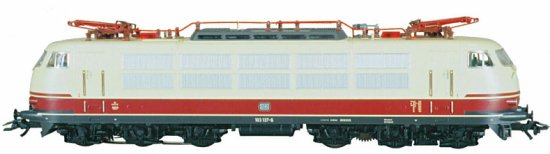

Produceret 2003 (Insider Model)
Digital Adresse : 03 (Fabriksindstilling)
Indbygget 60901 Decoder.
Indbygget Piezo-Motor til styring af Pantografen.
Første Insider model med bevægelige pantografer
Function = Lys
F1 : Traforum-belysning Til/Fra
F2 : Pantograf Front Op/Ned
F3 : Pantograf Bag Op/Ned
F4 : Rangergang Til/Fra

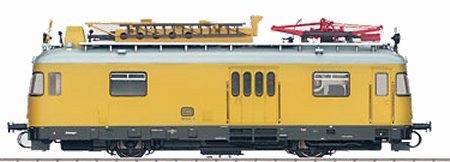

Marklin 39970 ( BR 701 DB )
Produceret 2007
Digital Adresse : 70 + 71 (Fabriksindstilling)
Lokomotivet er udstyret med den nye SoftdriveSinus-motor, som Marklin lancerede i sommeren 2007.
Indbygget MFx Lyd-decoder (Adresse : 70)
Indbygget Funktions-decoder (Adresse : 71)
Indbygget 3 Piezo-Motor til styring af Pantografen og den bevægelige Mandskabskurv.
Funktionerne på MFx-Lyd-decoderen er :
Function : Retningsafhængigt Belysning ( 3 x hvid og 2 x rød)
F1 : -
F2 : Driftslyd (Fartafhængig Dieselmotor-lyd)
F3 : Signalhorn-lyd. Til/Fra
F4 : Udkobling af Opstarts/Bremse-forsinkelse. Til/Fra
F5 : Udkobling af Bremselyd. Til/Fra
F6 : Metalsav Lyd. Til/Fra
F7 : Hammerslag Lyd Til/Fra
F8 : Vinkelsliber Lyd Til/Fra
F9 : Elektrosvejser Til/FraLyd
F10 : Slibemaskine Lyd Til/Fra
Funktionerne på Funktions-decoderen (Adresse : 71) er :
F1 : Hæve / Sænke Mandskabskurven. (Til/Fra) (6021 : hastighed af funktion betjenes via drejeregulatoren)
F2 : Svingning af Mandskabskurv Venstre / Højre. (Til/Fra) (6021 : hastighed af funktion betjenes via drejeregulatoren)
F3 : Hæve / Sænke Pantografen. (Op/Ned)
(Bemærk : Mandskabskurven kan kun bevæges/betjenes når toget holder stille og IKKE under kørsel med vognen)
6021 : Function + F2 - F4 kan kontrolleres (F5 - F8 kan eventuelt udløses via 2. Motorola-adresse (CV75)
MS : Function + F2 - F8 kan kontrolleres.
CS : Function + F2 - F10 kan kontrolleres.
Vejledning til 6021 styring af 39970
Illustrationen herunder viser motor og styring af Marklin 39970
Illustrationen viser tydelig hvorledes man ved hjælp af en drejelig motor samt 3 piezo-motorer har lavet "Turmtriebwagen" funktioner og bevægelser.
Samme konstruktion er også anvendt på de digital jernbane-kraner 46715, 46716, 46717 og 46718 (Specialudgave af kran til Conrad)
Drift med Intelliboks :
SO Nr 902 = 12 (Default = 16)
SO Nr 914 = 18 (Default = 40)
Videoklip 1
Videoklip 2

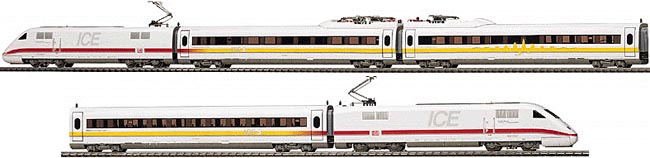

Marklin 39710 ( ICE S BR 410) MHI Insider Model 1999 (Fremstillet 6000 stk)
Produceret 1999
Digital Adresse : 21 (Fabriksindstilling)
Model
F0 : Lys
F4 : Ind/Ud-kobling af rangerhastighed.
6021 : Function + F2 - F4 kan kontrolleres (F5 - F8 kan eventuelt udløses via 2. Motorola-adresse (CV75)
MS : Function + F2 - F9 kan kontrolleres.
CS : Function + F2 - F10 kan kontrolleres.
Vejledning til 6021 styring af 39970
