Marklin Sporskifte Decodere
Sporskifter - Drev-montage
Sporskifter - Decoder-montage
Sporskifter - 3-Sporskifte Setup
Alternative Sporskifte-Decoder til Marklin Sporskifter

Til digitialisering af Marklin C-Sporskifter kan der anvendes en 74460 Decoder og drev eller man kan anvende k83 Decodere (6083/60830) tilsluttet til drev efter eget ønske.

74460 (kun Sporskifte Decoder)    74460 Brugervejledning
74444 (Sæt) Sporskifte Decoder / Drev
74445 (Sæt) Sporskifte Decoder / Drev / Lanterne
74490 Sporskifte Drev    74490 Brugervejledning
6083 k83 Decoder Sporskifte Decoder med 4 udgange (Der skal anvendes den ældre stiktype)
60830 k83 Decoder Sporskifte Decoder med 4 udgange (Der skal anvendes den nye stiktype)

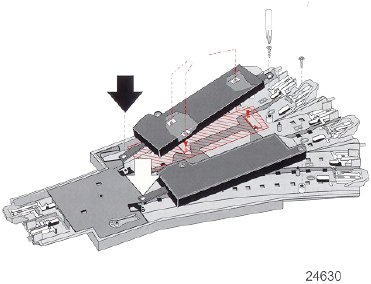

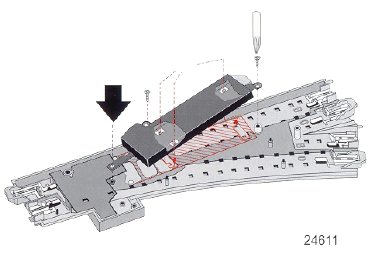

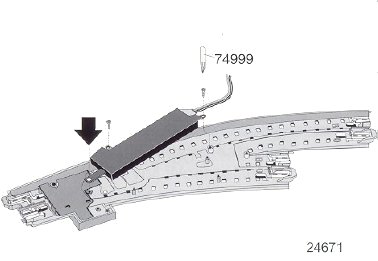

Drev monteres som vist på de herunder stående afbildninger

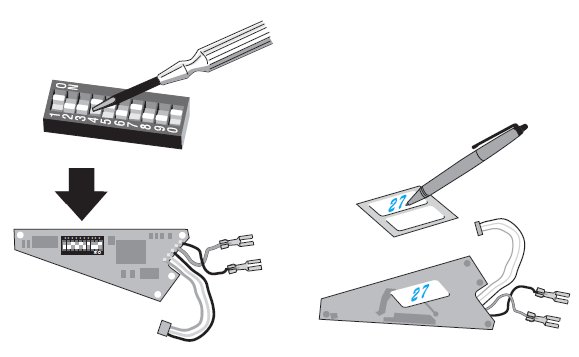

Inden Sporskifte-decoderen monteres indstilles den valgte "adresse" på dipswitch-kontakterne mærket fra 1-10. Husk at sætte en label på den IKKE bestykkede side af decoderen, således at "adressen" på sporskifet kan aflæses uden at pille decoderen ud af drevet.

TIP : Afhængigt af antallet af digitialiserede sporskifter der er monteret med sporskifte-decodere, gør dig selv den tjeneste at nummerere dine sporskifter, f.eks fra 1 og opefter. Lad nummeret på din sporskifte være identisk med Sporskifte-decoderens adresse.

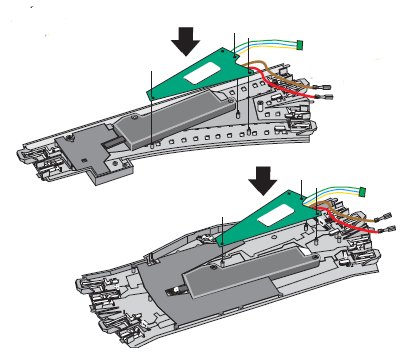

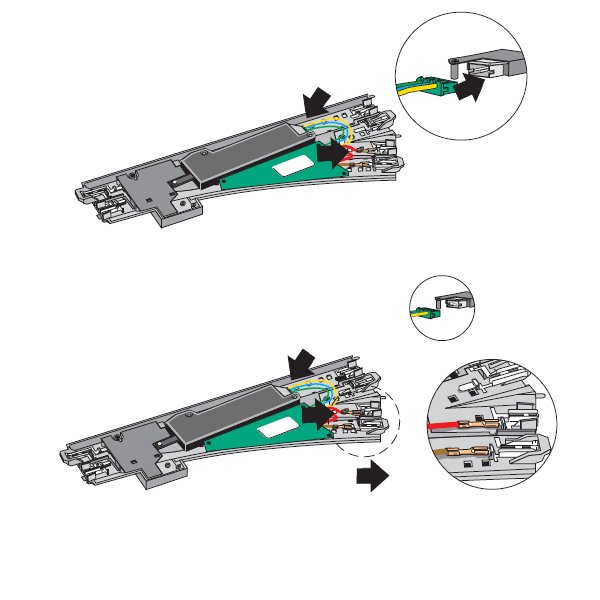

Herefter monteres Sporskiftedecoderen under skinner som anvist herunder og det grønne stik på decoderen monteres i Drevet. Den røde ledning tilsluttes "B" og den brune ledning "0".



Adresserne som anvendes til indstillinger af sporskifte-decoderne finder du i pdf-filen herunder.

Digital Adresser - Sporskifter 1- 256

Herefter monteres Sporskife-decoderne som anvist herunder.

Opsætning af 24630 3-vejs Sporskifte i CS 1

Til opsætning af Marklin 24630 (3-vejs Sporskifte) kan man enten anvende 6083/60830 k83 Decoder (eller et andet alternativ) eller Viessmann's 5235 Sporskifte-decoder til digital styring af sporskiftet.

NOTE : Ved anvendelse af k83 Decoderen eller anden decoder skal 3vejs-sporskiftet sættes op på en lidt speciel måde, som bliver gennemgået i det følgende afsnit herunder.

For at 24630 3-vejs sporskiftet skal fungere ordentligt skal følgende betingelser være opfyldt :

1)
Marklin Centralstation 1 (skal være software-version 2.04) da der er fejl i de foregående software-versioner i forbindelse med opsætningen af 24630 3-vejs sporskiftet.

2)
Der skal anvendes en 6083/60830 k83 Sporskifte-decoder (eller klon, se længere nede på denne side).
(I forbindelse med anvendelsen af k83 Sporskifte-decoder skal du også være opmærksom på at den gamle version (6083) anvender de ældre stik-typer og den nye version (60830) anvender de nye Stik-versioner)

3)
Der skal anvendes 2 stk 74490 Sporskifte-drev med tilhørende ledning (ligger i vedlagt i æsken ved køb af en ny 74490 Sporskifte-drev)

4)

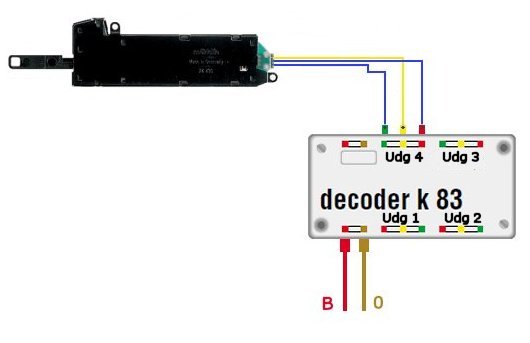

Det grønne stik monteres i drevet og i den anden ende monteres stikkene som vist på billedet herunder.


Ledningen fra Drevet er her ført til Udgang 4 på K83 Decoderen.
Drev nr 2 laves på samme måde og installeres i en ledig udgang på k83 Decoderen. (Eksempelvis Udgang 3)

k83 Decoderen's Røde(B) og Brune(0) udgang forbindes til CS 1 via en 72090 fordeler-plade (eller den kan også strømforsynes via en 6015/6017/60173 Booster ligeledes tilsluttet en 72090 fordeler-plade) som forsyner et baneafsnit med digital strøm.

k83 Decoderen indstiller altid 4 på hinanden følgende adresser.
Hvis eksempelvis følgende Dipswitch er sat til ON : 2 - 3 - 5 - 7 , tildeles k83 decoderen adresserne 1-4 på Udgangene (Udgang1=Adresse 1 / Udgang2= Adresse2, osv).

For at kunne styre reguleringen af drevet er der et par ting man skal være opmærksom på :

1)
Hvis man ser på drevet ovenfra, så styrer drevet i venstre side af 3-vejs sporskiftet sporskiftet's svingning mod højre og drevet i højre side styrer sporskiftet's svingning mod venstre.

2)
Adresse-tildelingen til 3-vejs Sporskiftet skal være 2 på hinanden følgende adresser.
Det vil sige at hvis man kigger på eksemplet med k83 decoderen kan 3-vejs Sporskiftet tildeles enten Adresse 1 og 2 eller 2 og 3 eller 3 og 4.
I ovenstående eksempel tildeles Adresserne 3 og 4 til 3-vejs Sporskiftet.
Her skal man være særdeles opmærksom på at den "laveste" adresse (her 3) tildeles til det drev som er monteret i venstre side af 3-vejs sporskiftet når denne "ses" ovenfra og som styrer svingningen mod "højre".
Ligeledes skal drevet som er monteret i højre side når 3-vejs sporskiftet "ses" ovenfra og som styrer svingningen mod "venstre" tildeles den "højeste" af adresserne (her 4) for at 3-vejs sporskiftet fungerer korrekt og ikke skifter i "omvendt" rækkefølge.

3)
Forsyning af k83 Decoder med Strøm :
Forsyningen kan enten tages fra skinnerne fra B og 0 eller der kan anvendes 72090 fordelings-plader som er direkte tilsluttet CS 1.
En Seperat Booster som kun forsyner Sporskifterne med strøm kan med "fordel" anvendes, da der så ikke anvendes strøm direkte fra CS 1 som trækker ned på effekten fra CS1.

4)
Oprettelse af 3-vejs sporskiftet i CS 1 :
Herefter oprettes forbindelse til 3-vejs sporskiftet i CS 1. Magnetartiklen oprettes, 3-vejs sporskiftet vælges og som adresse vælges den "laveste" af de to adresser.
Ved styring af sporskiftet 1.gang kan det forekommme at sporskiftet ikke gennemfører den 1 eller 2 skifte-kommando (fordi den allerede står i den ønskede position), men man skal blot prøve en anden skifte-kommando og derefter reagerer 3-vejs sporskiftet som man ønsker.

Alternative Decodere til Marklin Sporskifter

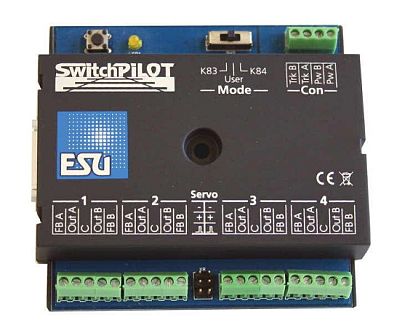

ESU SwitchPilot (ESU SwitchPilot)

ESU SwitchPilot Sporskiftedecoder Sporskifte Decoder til C/K/M-skinner Med mulighed for skiftestrøm fra Centralens digitale strøm eller fra egen seperat strømforsyning    ESU SwitchPilot Brugervejledning DE    ESU SwitchPilot Brugervejledning EN

Viessmann (Viessmann-Modell.com) producerer skinne-decoderne 5231 og 5235 (til 3-sporskifte) i deres sortiment som også kan anvendes til C-Skinner, samt 5213 Sporskifte-decoderen (6083/60830 k83 Klon), der kan anvendes til digitialisering af sporskifterne.

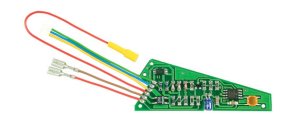

Viessmann 5231 Sporskifte Decoder til C-skinner Med mulighed for skiftestrøm fra Centralens digitale strøm eller fra egen seperat strømforsyning    5231 Brugervejledning
Viessmann 5235 3-Sporskifte Decoder Med mulighed for skiftestrøm fra Centralens digitale strøm eller fra egen seperat strømforsyning    5235 Brugervejledning

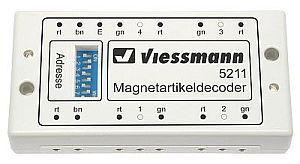

Viessmann 5211 Sporskifte Decoder (6083/60830 Klon) Med mulighed for skiftestrøm fra Centralens digitale strøm eller fra egen seperat strømforsyning    5211 Brugervejledning

LDT (LDT-Infocenter)

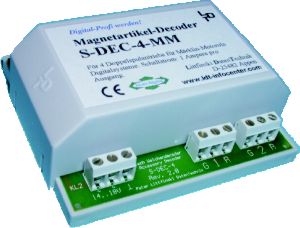

LDT S-DEC-4-MM Sporskiftedecoder Sporskifte Decoder til C-skinner Med mulighed for skiftestrøm fra Centralens digitale strøm eller fra egen seperat strømforsyning    LDT S-DEC-4-MM Decoder Brugervejledning DE    LDT S-DEC-4-MM Decoder Brugervejledning DK

Moba-Digital (Moba-Digital.de - Sporskiftedecoder)

Moba-Digital Sporskiftedecoder Sporskifte Decoder til C-skinner Med mulighed for skiftestrøm fra Centralens digitale strøm eller fra egen seperat strømforsyning Brugervejledning sendes seperat efter bestilling via Email

Tams Online (Tams - WS34 MM/DCC Sporskiftedecoder)

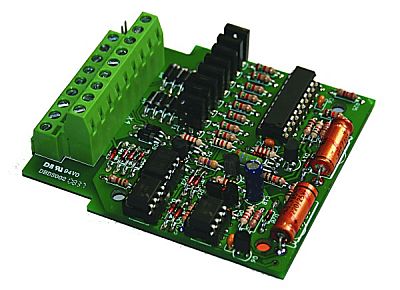

Tams WD34 MM/DCC Sporskiftedecoder Sporskifte Decoder til C-skinner Med mulighed for skiftestrøm fra Centralens digitale strøm eller fra egen seperat strømforsyning    Tams WD34 MM Decoder Brugervejledning DE
