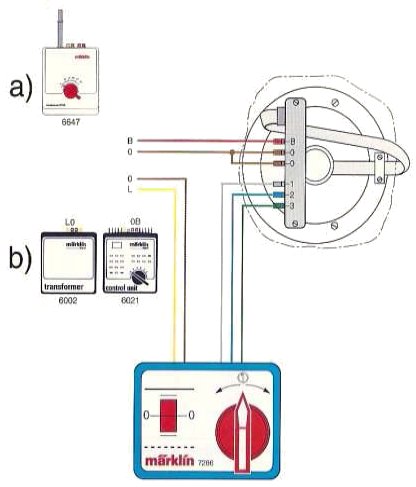

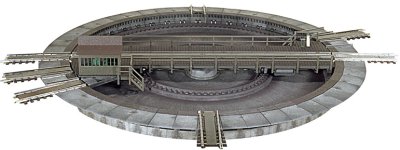

7286 Drejeskive - Konventionel drift
Marklin 7286 Drejeskiven forbindes på den konventionelle måde med styrepulten, som anvist herunder.
7286 Drejeskive - Marklin Digital drift
Til digitialiseringen af Drejeskive 7286 anvendes drejeskive-decoder 7686 (Artikel 7687) som vist på billedet herunder :

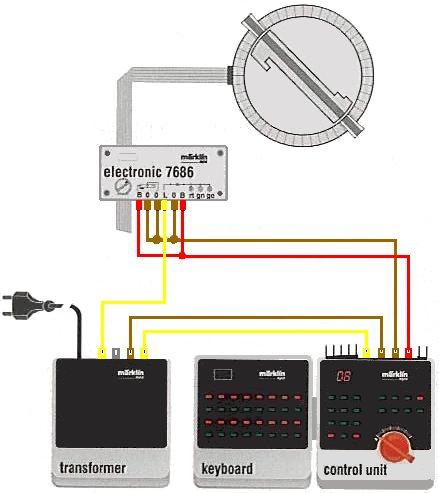

Eksempel 1
Marklin 7286 Drejeskiven forbindes Digitalt med tilslutning over Drejeskive Decoder 7686 (Artikelnr : 7687) og Control Unit 6021 som anvist herunder.
Fra Decoderen og frem til drejeskiven anvendes et fladbåndskabel for tilslutning.
Bemærk : Ved denne opsætning er der kun strøm til de tilsluttede spor, når skydebroen holder ud for det enkelte spor.
Der findes et alternativ, som forsyner de tilsluttede spor med strøm konstant, se diagrammet længere ned på siden, således at det er muligt at køre/styre togene, selvom Drejeskiven ikke holder ud for det enkelte spor.

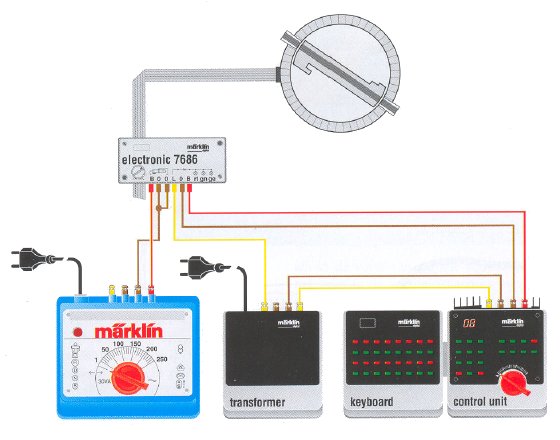

Eksempel 2
Marklin 7286 Drejeskiven forbindes Digitalt med tilslutning over Drejeskive Decoder 7686 (Artikelnr : 7687) og Control Unit 6021 som anvist herunder.
Bemærk : Ved denne opsætning er der kun strøm til de tilsluttede spor, når skydebroen holder ud for det enkelte spor.
Der findes et alternativ, som forsyner de tilsluttede spor med strøm konstant. Dette kræver dog at drejeskiven isoleres på alle sportilslutninger med undtagelse af
tilgangssporet til drejeskiven.

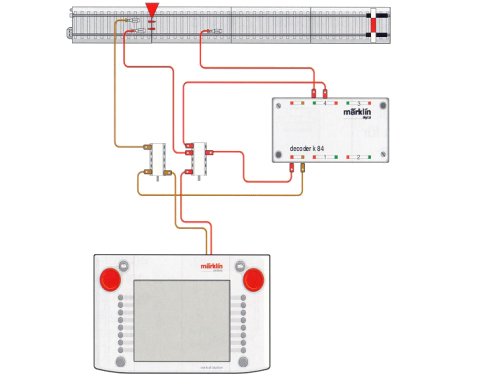

Herefter kan tilslutningssporene opbygges som illustreret på tegningen herunder med Centralstationen og en eller flere k84 Decoder, afhængigt af hvor mange tilslutninger
man har til sin drejeskive.
Bemærk at der både skal anvendes midterleder-isolering samt slæbesko-vippere til denne løsning, da de fleste vælger at lade
en seperat transformer forsyne drejeskiven.
7286 Drejeskive - Marklin Systems drift

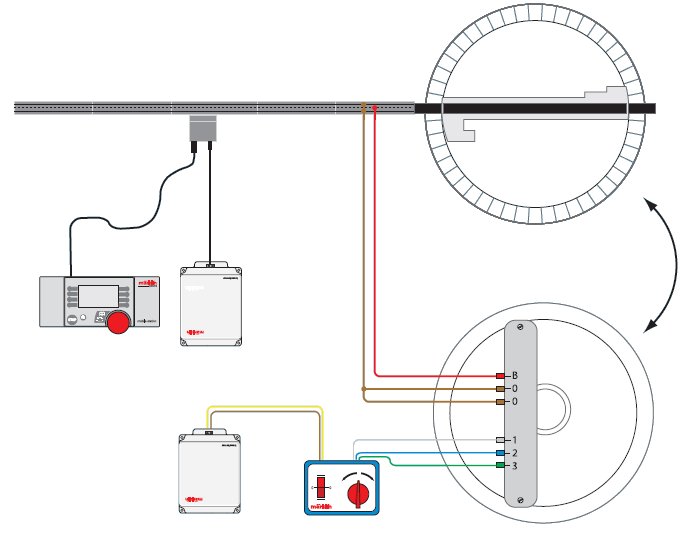

MOBILSTATION (Konventionel tilslutning)
Marklin 7286 Drejeskiven forbindes på den konventionelle måde med 7286 styrepulten, som anvist herunder.
Mobilstation anvendes kun til styring af lokomotiver.
Anvend en seperat Transformer til styring af Drejeskiven, for at undgå at trække effekt fra fra Transformeren,
som forsyner Mobilstation og banen med strøm, da man ellers vil have mindre effekt til de kørende tog, når
drejeskiven betjenes.

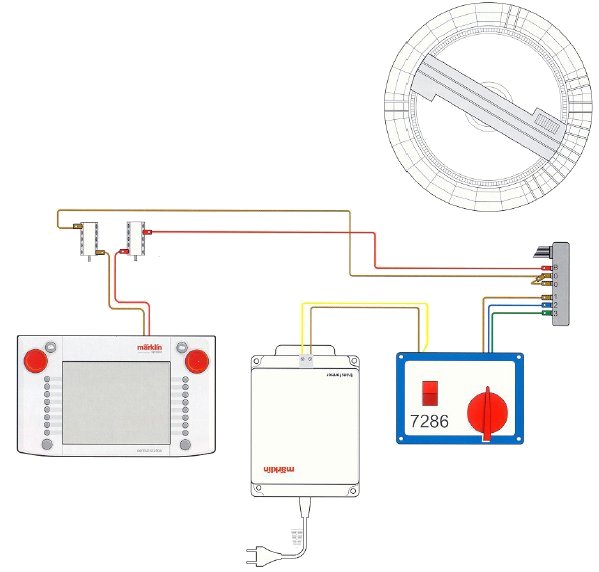

CENTRALSTATION (Konventionel tilslutning)
Marklin 7286 Drejeskiven forbindes konventionelt med Centralstation og 7286 Styrepulten, som anvist herunder.
Ligeledes gælder det også her, at man bør anvende en seperat Transformer til forsyning af Drejeskiven, for at undgå at trække effekten ned på Centralstationen, når Drejeskiven betjenes.
Ved næste opdatering af Centralstationen må vi så håbe på at Marklin har inkluderet et eget skærmfelt til styring af drejeskiven.
