Marklin Digital 2011 - Systemarkitektur for CentralStation 2
Udvidet Systemarkitektur for Marklin CentralStation 2 (Alle Udgaver)

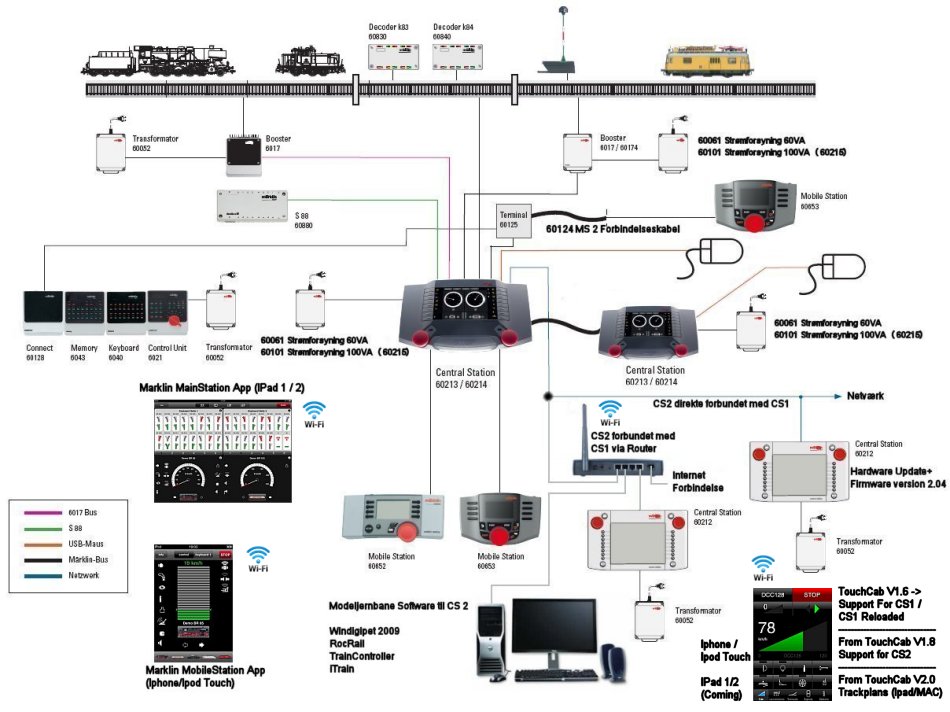

(Klik på billedet for at se en større udgave af Marklins Systemarkitektur)

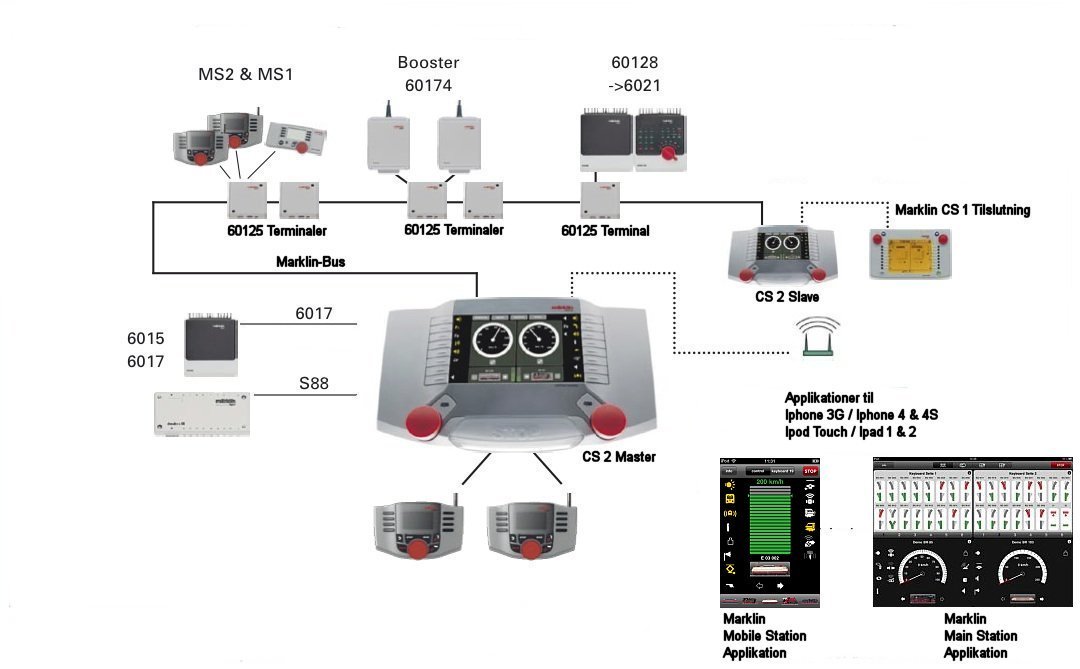

Mulighederne for Tilslutning af Marklin Enheder via 60125 Terminalen
Følgende udgaver af CentralStation 2 er udgivet :
Marklin 60213 - 3A MM/MFX (Ved indlæsning af Software-Opdatering V1.4.0, identisk med Marklin 60214, med DCC-funktionalitet.)
Marklin 60214 - 3A MM/MFX/DCC
Marklin 60215 - 5A MM/MFX/DCC (60101 Strømforsyning er nødvendig for fuld effekt på Centralstation 2 )
Komponenter der kan anvendes sammen med CentralStation 2 er følgende :
60052 :
Transformator 60VA 19Volt (Til Spor H0)
Der skal anvendes et Marklin Ledning med Stik (Marklin ET-Nr 120722).
60061 :
Transformator 60VA 19Vol. (Til Spor H0).
Anvendes sammen med 60213/60214 CS2 og 60174 Booster.
60101
Transformator 100VA 19Volt (Til Spor H0 / 1).
Kan anvendes sammen 60215 CS2, samt 60173/60174 Booster.
(Denne Transformator er nødvendig for Optimal effekt 100VA/19V på 60215 5A Centralstation 2 i forbindelse med SPOR 1).
(Bemærk, at der skal anvendes Tilslutnings-ledninger med Kabel-tværsnit på Mindst 0,5mm² ved tilslutning af SPOR 1 / H0).
(Maksimal anbefalet udgangs-effekt på 60215 i forbindelse med Skala H0 er 3-4 A, pga risikoen ved eventuelle Kortslutninger på banen).
60174 Booster :
Digital-signal/kørestrøms-forsyning med MFX-tilbagemelding, Anvendes ved større anlæg opdelt i flere Baneafsnit.
60123 CS2->CS2 :
Forbindelses-kabel ved anvendelse af 2 stk Centralstation2 på samme anlæg, den ene som Master, den anden som slave.
60125 Terminal :
Anvendes til at opbygge et Marklin CAN Bus-net, hvor flere 60125 Terminaler kan anbringes rundt om på anlægget.
Marklin 60126 Kabel anvendes ved tilslutning af mere end 1 eller flere 60125 Terminal-enheder.
Kan også anvendes hvis 2 eller flere CentralStation 2 skal sammenkobles som Master/Slave enheder.
Anvendes også hvis 60128 Connect 6021 enheden skal tilsluttes Marklins CAN Bus-net
Kan også anvendes for Tilslutning af op til 4 Marklin 60173/ 60174 Booster pr Terminal
60126 Forlængerkabel :
Anvendes sammen med 60125 Terminal.
Det er muligt at sætte flere 60126 Kabler i forlængelse af hinanden for at opnå større afstande mellem 60125 Terminaler.
(Marklin angiver muligheden til at være op til 100 Meter's længde på deres Marklin CAN (Bus-net).
60128 Connect6021 :
Forbinder det Marklin's gamle Digital-system med det nye Digital-system, således at det gamle Digital-system stadigvæk kan anvendes.
60130 Connector :
Konverter (Omformer) til Strømforsyning 66361/60061.
Til anvendelse sammen med elektrisk Tilbehørs-udstyr der skal anvende Vekselstrøm (1 udgang) / Jævnstrøm (1 udgang).
60135 Lokomotiv Card :
Lokomotiv-Kort til CS2 og MS2.
60653 Mobilestation 2 :
Mulighed for op til 2 stk Mobilstation tilsluttet direkte til CS2. Mulighed for tilslutning af flere Mobilstation 2 via 60125 Terminal(er).
Op til 40 Lokomotiver i Lok-Liste, dog kun 10 (+1 på Lokomotiv Kort) Lokomotiver direkte Styrbare af gangen.
Udvidelses-udstyr :
USB Mus/Tastatur :
Mulighed for anvendelse af USB-Mus/Tastatur.
USB-Hub :
Mulighed for tilslutning af USB-Hub for flere USB-tilslutninger (USB-Hubben skal have sin egen strømforsyning).
Enheder fra Marklin Systems som kan anvendes er :
60212 Centralstation 1 :
Kan anvendes hvis CS1 er opdateret med Software v 2.03/2.0.4 via Netværks-kabling med Router/Switch.
Kan ikke anvendes hvis 60212 er blevet opdateret med ESU-Update 3.0.0 eller større.
60651/60652 :
Mobilstation 1,2A / 1,9 A).
Enheder fra det gamle Marklin Digital system som kan anvendes er :
6021 Control Unit :
Anvendes ved via 60128 Connect 6021 enheden, som mulighed for anvendelse af 6021-systemet, sammen med 6040 Keyboard / 6043 Memory enhederne.
6017 Booster :
Digital Signal/Kørestrøm uden MFX-tilbagemelding (Tilsluttes i bunden af CS2). Anvendes ved større anlæg opdelt i flere Baneafsnit.
6015 Booster :
Digital Signal/Kørestrøm uden MFX-tilbagemelding (Tilsluttes i bunden af CS2). Anvendes ved større anlæg opdelt i flere Baneafsnit.
Tams Booster-Link :
Anvendes til 6015/6017 Boostere, hvis der ønskes MFX-kompitabilitet på de ældre Boostere.
(Link : Tams Booster-Link)
(Bruger-vejledning : Booster-Link - Brugervejledning DE)
Bane-Decodere :
74460 :
Tilslutning af Sporskifte-Decoder (monteret under C-Sporskifter) via 72090 Fordelerplader.
6083/6830 K83 Decoder :
Tilslutning af Sporskifte-Decoder via 72090 Fordelerplader.
6084/60840 K84 Decoder :
Tilslutning af Elektriske Tilbehørs-dele, som f.eks :
(7186 Drejeskive (gamle modeller) / 7051 Kran / 7294 Skydebro).
6088/60880 Decoder S88 :
Tilbagemeldingsdecoder - (Tilsluttes i bunden af CS 2).
7687 Drejeskive-Decoder :
For tilslutning af Marklin Drejeskiverne 7286 / 7686.
72441/72442 Signal-Decodere :
For tilslutning af Signaler
Ældre Marklin Signaler i Marklin Signal Serierne kan tilsluttes via k83/k84 Decodere. (Se vejledningerne)
Nyere marklin Signaler i 76-serien (Version 2) er udstyret med Digital Decoder og kan Programmeres direkte.
BEMÆRK :
I Marklin første Serie af Signaler i 76-serien har desværre en "fejl", som gør at de ikke kan Programmeres på korrekt vis. (Kan ombyttes hos Marklin).
(Se Marklin FAQ : Marklin FAQ Nr 223 )
(Signaler af Version 2 serie, kan genkendes på at der på Forpakningen til signalet, er påsat et "Rødt" Mærkat, samt at der på IC-Kredsen på Signalet ligeledes er påklæbet et "Rødt" Mærkat,
hvorpå der står "V2").
For mere Information omkring de enkelte Marklin Enheder, se mere under "Marklin Digital CS2" i navigations-menuen.
Marklin IPhone / Ipod / Ipad - Applikationer til anvendelse sammen med Modeljernbane
Marklin Main Station - App :
Applikation til IPad 1 / 2 - Kommunikerer via Trådløs (WIFI) forbindelse over Wifi-Router til Marklin CentralStation 2 .
Udgivet d 15-09-2011 - Str: 1,2 MB
(Download-Link via Itunes/Iphone/Ipod/Ipad : Marklin MainStation V1.0 )
Main Station applikationen får din IPad 1 / 2 til at fungere som en "fuld" Digital Kontroller til din Modeljernbane.
Simpelt og Inituativ Operation med samme visning og Logik som på Marklin CentralStation 2.
Main Station påtager sig samme de samme indstillinger som i CentralStation 2 når du kører og kontrollerer Lokomotiver, samt operation af
Sporskifter og aktivering af forudplanlagte Ruter via Spor-Diagrammer som på CS2.
Op til 8 Lokomotivers Kørsels-Kontroller kan vises Grafisk ad gangen.
Adskillige Spor-tavler kan vises (kan Zommes ud og ind).
Konfigurerbare Skærmvisninger.
Grafisk Valg af Lokomotiv.
Automatisk visning af Funktions-status på Ipad 1/2 Skærm, via selvforklarende Pictogrammer som på CentralStation 2.
Op til 16 Lokomotiver og 320 Sporskifte-decodere kan kontrolleres af Bruger.
Applikationen kan bruges i både Vertikal og Horizontal Skærm-visning.
Følgende Hardware/Software-krav er gældende :
For at anvende denne IPad-applikation skal CentralStation 2 være Opdateret til V 1.6.4 eller højere versions-nr.
Marklin CS 2 skal være tilsluttet via Netværks-kabel til WIFI Router (eller trådløst Access-Punkt) for Kommunikation med Applikationen.
(IPad 1/2 skal være opdateret til mindst : iOS v4.0 eller højere).
Marklin Mobile Station - App :
Applikation til IPhone 3GS / 4 / 4S samt IPod Touch (3 og 4.generation) og IPad 1/2
Udgivet d 19-01-2011 - Str : 1,0 MB
(Download-Link via Itunes/Iphone/Ipod/Ipad : Marklin MobileStation V1.0 )
Mobile Station applikationen får din Iphone 3GS / 4 / 4S og Ipod Touch (3 og 4.generation) samt Ipad 1/2 til af fungere som en Digital Kontroller til din modeljernbane
Simpelt og Inituativ Operation med samme visning og Logik som på Marklin CentralStation 2.
Du har adgang til de samme Indstillinger på CS2, når du kører og kontroller Lokomotiver, samt kontrol over Sporskifter
Op til 16 Lokomotiver og 320 Sporskifte-decodere kan kontrolleres af Bruger.
Automatisk visning af Funktions-status på Iphone / Ipod / Ipad 1 Skærm, via selvforklarende Pictogrammer som på CentralStation 2.
Applikationen kan bruges i både Vertikal og Horizontal Skærm-visning.
Følgende Hardware/Software-krav er gældende :
For at anvende denn Iphone/Ipod/Ipad - applikation skal CentralStation 2 være Opdateret til V 1.4.0(1) eller højere versions-nr.
Marklin CS 2 skal være tilsluttet via Netværks-kabel til WIFI Router (eller trådløst Access-Punkt) for Kommunikation med Applikationen.
(IPhone 3GS / Iphone 4 / Ipod Touch (3 og 4.generation) samt IPad skal være opdateret til mindst : iOS v4.0 eller højere).
TouchCab - Applikation Iphone / IPod Touch / IPad
TouchCab - App
Applikation til IPhone 3GS / 4 / 4S samt IPod Touch (3 og 4.generation) og IPad 1/2
Udgivet d 24-08-2011 - Str : 1,0 MB
(Download-Link via Itunes/Iphone/Ipod/Ipad : TouchCab V1.6)
Seneste udgivne version er v1.6 (August 2011), som understøtter følgende Digital-Centraler :
Marklin Centralstation 1 (fra V 2.04).
ESU Centralstation 1 Reloaded (fra V 3.0.1).
ECoS 1 (fra V 1.1.3).
ECoS 2 (fra V 3.2.0).
Lenz 23151 XPressNet Interface med Lenz V3.6 Command Station.
Ifølge de sidste Informationer fra Programmøren af TouchCab, ser hans Plan for TouchCab-Softwarens opdateringer i 2012 således ud :
V1.7 : Lenz/ExpressNet (i starten af 2012).
V1.7.5 : Ekstra muligheder til Lenz/ExpressNet (omkring April 2012).
V1.8 : Marklin CentralStation 2 (omkring Juli/August 2012).
V2.0 : Sporplaner, IPad 1/2 og Mac (sidst i 2012).
