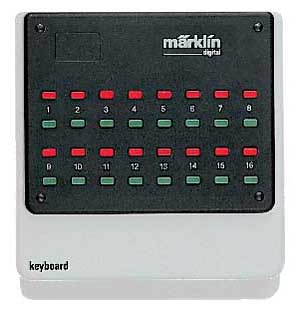

6040 Keyboard
Keyboard-enheden forbindes til den venstre side af 6021, enten direkte eller via et forbindelseskabel 6038 / 6039.
Op til 256 kontakter kan styres fra Keyboard 6040. For at opnå denne mulighed skal man anvende 16 stk Keyboard 6040, da hver Keyboard kun kan styre op til 16
kontakter på en gang. Hver kontaktsæt på Keyboard-enheden har to knap-positioner mærket Grøn og Rød. Når den røde
knap aktiveres vil den røde lampe tænde for den nummerede position.
Hver farve kontroller følgende :
| Rød Knap | Grøn Knap |
| Sporskifte - kurve | Sporskifte - lige frem |
| Signal - Stop | Signal - Kør |
| Relay - Off | Relay - On |
| Afkoblingskinne - Skinne #1 On | Afkoblingskinne - Skinne #2 On |
Som vist ovenover kan Keyboard-enheden kontrollere andre ting end sporskifter. Dobbelt momentspoler så som Signaler og fjernstyrede relæer kan
styres på samme måde som sporskifter : Grøn knap sætter dem i tilstand ON og Rød Knap sætter dem i tilstand OFF.
Eksemplet herunder forklarer denne operation ved brugen af en 6021 kontrol-enhed.
Enkelt relæer så som afkobling opererer individuelt ved et tryk på en af knapperne. En af afkoblerne kan opereres fra den Røde knap og en anden ved et tryk på den Grønne knap. I dette tilfælde vil relæet operere så længe knappen holdes nedtrykket. Når du slipper knappen afbrydes relæet igen. Når der anvendes en computer til styring, skal der udvises særlig opmærksomhed i forbindelse med denne operation, da computeren hvis uheldet er ude, vil kunne efterlade funktionen i ON-tilstand.
Keyboard-enheden sender et digital signal til 6021 kontrolenheden, hvor det videresendes til via skinnerne til Skinne-Decoderen. Hver Dekoder-enhed ( k83, k86 eller k87)
kan forbindes med 4 dobbelte momentspoler enheder og op til 8 enkelte momentspole enheder. Dekoderne k84 og k74 er til fast strøm til lys, motorer og andet
elektrisk udstyr.
Der skal bruges 4 stk k83/k84 decodere for at gøre fuldt brug af en enkelt Keyboard 6040. Hvis mulighederne skal udnyttes fuldt ud skal der anvendes op til 64 k83 Dekodere,
for at kontrollere alle 256 mulige sporskifter. Det er også muligt at forbinde konstante strømaftagere så som Lys ved hjælp af relæ'er
såsom Marklin 7245. Det er også muligt at blande Dekoderne, det vil sige f.eks 2 stk k83 og 2 stk k84 tilsluttet samme 6040 Keyboard.
Flere Keyboard indstillinger kan sættes på en gang. Dette kan gøres via en Marklin 6043 Memory enhed. Med 6043 Memory enheden kan der sættes en rute med Keyboard 6040 enheden som kan inkludere op til 20 skiftespor og Signal-indstillinger. Når ruten er indtastet i Memory-enheden, kan denne rute genkaldes til en hver tid og hver sporskifte vil blive sat i forhold til de originale valg på Keyboard-enheden.
På bagsiden af hver Keyboard-enhed er der en Dipswitch med 4 kontakter, som gør det muligt at sætte adressen på Keyboard-enheden
til en individuel adresse mellem 1 og 16.
Hvis man har flere enheder sættes den første enhed til 1. Når den næste keyboard-enhed tilsluttes får den adressen 2 og den første
position på Keyboard-enheden får nummer 17 , se Digitale Adresser - Sporskifter, tildelt af 6021 Control Unit-enheden. Måden hvorpå 6021 opfatter
dette, er som følgende udregning : Sporskiftenr = Tastnr, som blev trykket + 16 * (Keyboard adresse -1). I Ovenstående eksempel vil dette give følgende:
Sporskiftenr = 1+16 x (2-1) eller værdien 17.
Indstillingen af et sporskifte eller et signal vises via en rød diode som lyser op, når den pågældende indstilling er valgt. Ved rød
farve (Sporskifte = Følger kurven eller Signal = Stop) og ved grøn farve (Sporskifte = Kører ligeud eller Signal "Kør").
Når Digital-anlægget afbrydes gemmer Keyboard-enheden alle de aktuelle indstillinger, som der er kørt med sidst.
Dipswitch indstillinger 6040
| Memory Enhed Nr | Dipswitch sat ON ( - = OFF) |
| 1 | - - - - |
| 2 | 1 - - - |
| 3 | - 2 - - |
| 4 | 1 2 - - |
| 5 | - - 3 - |
| 6 | 1 - 3 - |
| 7 | - 2 3 - |
| 8 | 1 2 3 - |
| 9 | - - - 4 |
| 10 | 1 - - 4 |
| 11 | - 2 - 4 |
| 12 | 1 2 - 4 |
| 13 | - - 3 4 |
| 14 | 1 - 3 4 |
| 15 | - 2 3 4 |
| 16 | 1 2 3 4 |
