Marklin Delta Control 6604
Delta Control 4f - Tilslutning til skinne
Delta Control 4f - Med tilslutning af 6605 Håndholdt styrekontrol.
Delta Control 4f - Anvendelse som Booster på Marklin Digital anlæg
Delta Control 4f - Anvendelse som Booster på Marklin Digital anlæg
Marklin 6604 Delta Control
Begge enheder er ens i driftsform.
Blå model produceret i perioden 1992-1998 og den hvide i perioden perioden 1998-2002.
Anvendes til styring af op til 4 Lokomotiver på Delta-adresserne 24 - 60 - 72 - 78.
Delta Pilot 6605 kan tilsluttes til enheden og udvider funktionaliteten med et yderligere lokomotiv på Delta-adresse 80.
Bemærk at der skal anvendes en almindelig transformer (6631/6647) med regulator koblet sammen med 6604 Delta Control.
Enhederne tilsluttes på følgende måde :
Delta Control tilsluttet med 6605 håndholdt styrekontrol :

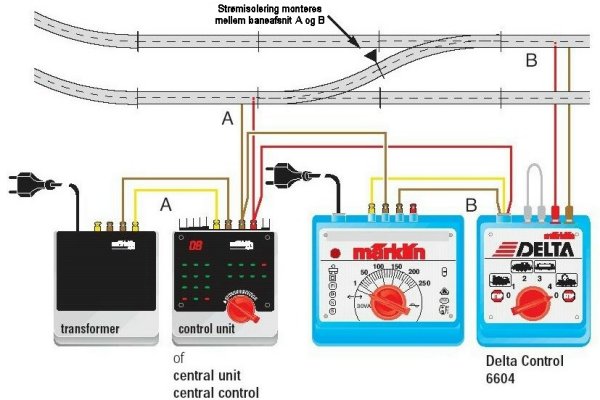

Delta Control som Booster på Marklin Digital anlæg :
Bemærk, at der på Delta Control 6604 skal etableres en grå ledning, som vist på billedet herover.
Endvidere skal omskifterknappen på 6604 stilles på "højre" STOP-funktion, for at 6604 fungerer som Booster-enhed.
Ligeledes kan 6604-enhederne anvendes som sporskifte-booster, som anvist på illustrationen herunder :
hvor sporskifter via en k83-decoder forsynes fra 6604-enheden og dermed kan aflaste 6021-enheden, som primært kan anvendes til kørestrøm til Lokomotiverne.
