Konventionel forbindelse med styrepult

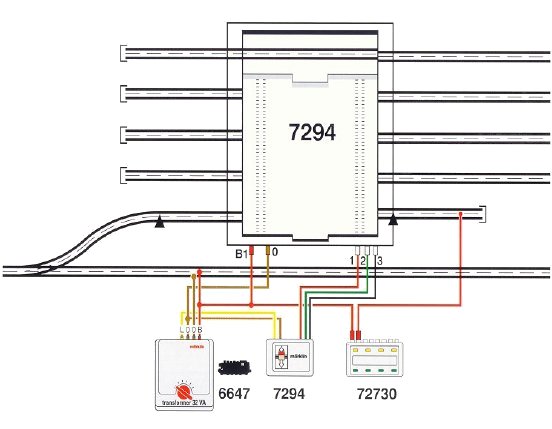

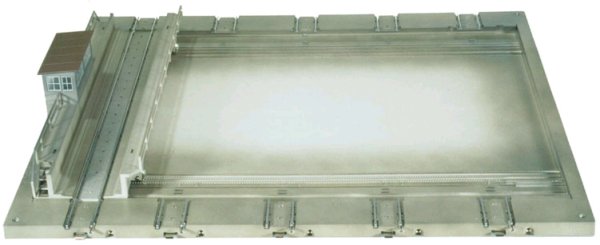

Marklin 7294 Skydebroen forbindes på den konventionelle måde med styrepulten, som anvist herunder.


Under normal drift vil afstillingssporene først opnå strøm i det øjeblik skydebroen holder ud for det pågældende spor, men med styrepulten 72730 kan afstillingsporene kobles strømløse. Dette kræver dog at skydebroen isoleres fra afstillingssporene, som symboleret på tegningen ved firkanten som omkredser skydebroen og som er markeret med en sort trekant.



Digital forbindelse under Marklin Digital

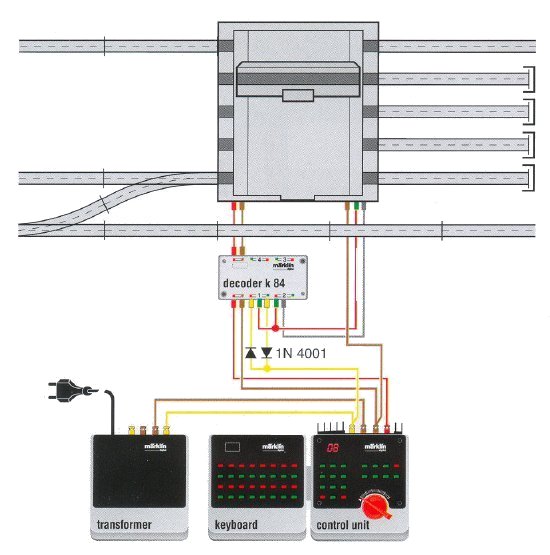

Marklin 7294 Skydebroen forbindes Digitalt med tilslutning over Decoder k84 og Control Unit 6021 som anvist herunder.


Bemærk : Ved denne opsætning er der kun strøm til de tilsluttede spor, når skydebroen holder ud for det enkelte spor.

Der findes et alternativ, som forsyner de tilsluttede spor med strøm konstant, se diagrammet herunder, således at det er muligt at køre med togene, selvom Skydebroen ikke holder ud for det enkelte spor.



Digital forbindelse under Marklin Systems

MOBILSTATION (Konventionel tilslutning)

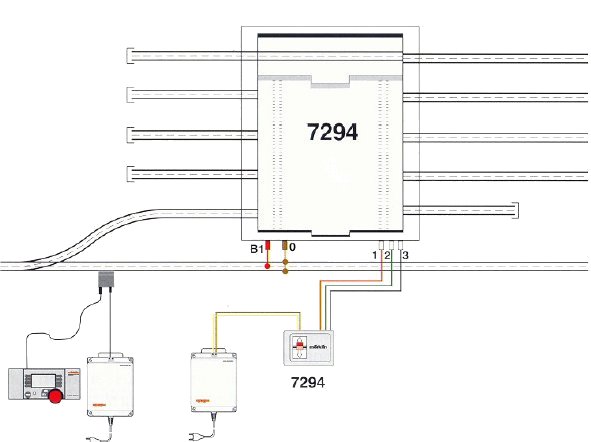

Marklin 7294 Skydebroen forbindes på den konventionelle måde med styrepulten, som anvist herunder.
Mobilstation anvendes kun til styring af lokomotiver.
Anvend en seperat Transformer til styring af Skydebroen, for at undgå at trække effekt fra fra Transformeren, som forsyner Mobilstation og banen med strøm, da man ellers vil have mindre effekt til de kørende tog, når skydebroen betjenes.





CENTRALSTATION (via k83)

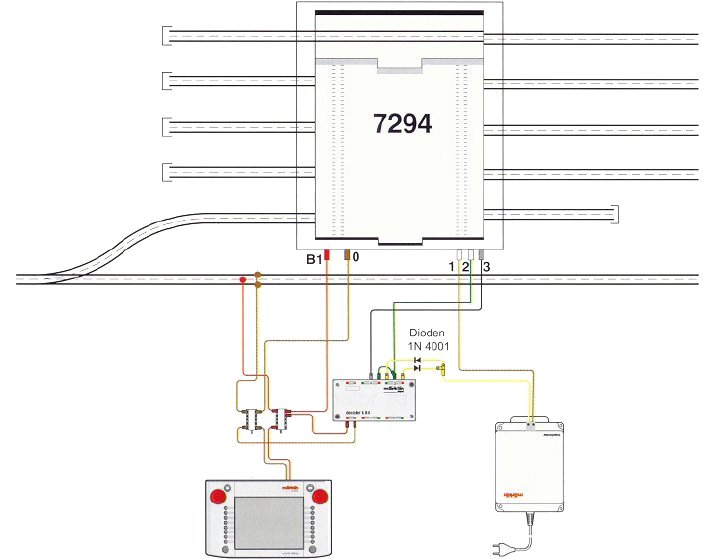

Marklin 7294 Skydebroen forbindes digitalt med Centralstation og k84, som anvist herunder.




Ligeledes gælder det også her, at man bør anvende en seperat Transformer til forsyning af Skydebroen, for at undgå at trække effekten ned på Centralstationen, når skydebroen betjenes.

Endelig skal man Huske at montere de to dioder 1N4001 på den Gule ledning mellem strømforsyningen og k84. Husk at sørge for at vende dioderne korrekt som angivet på tegningen.
