Kraninformation :

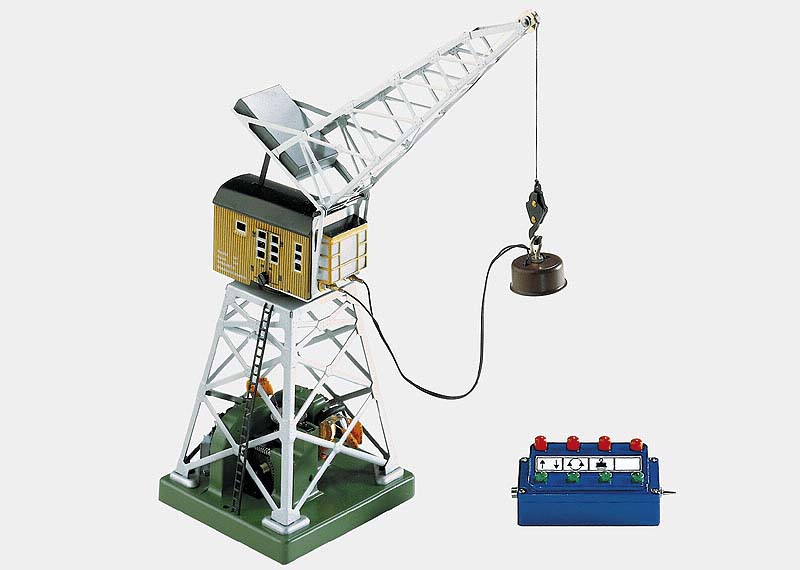

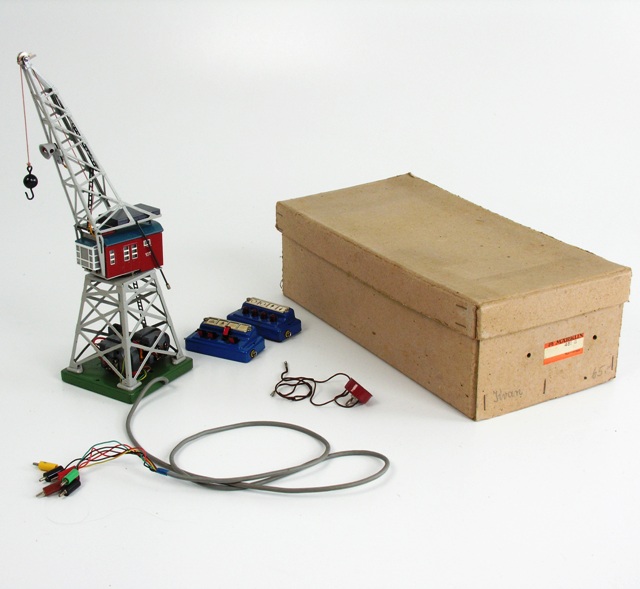

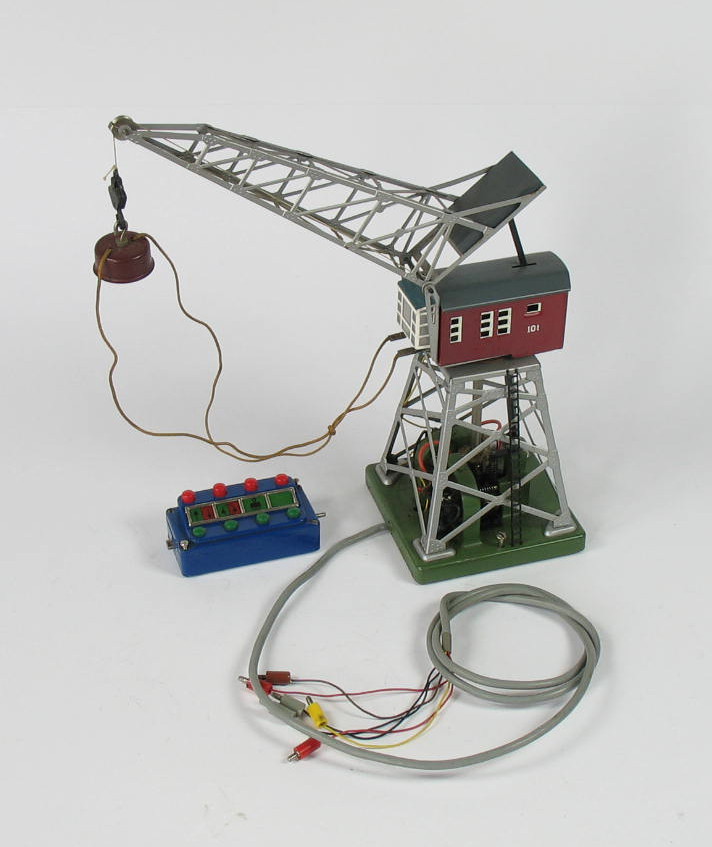

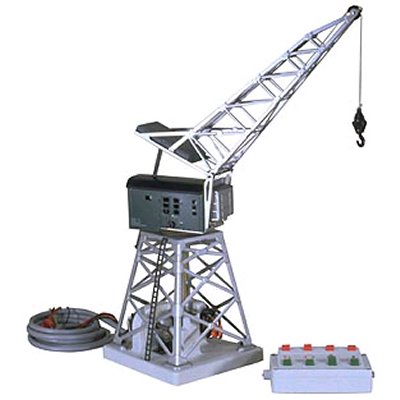

Marklin 7051 kranen er produceret i flere forskellige udgaver siden 1949. Herunder er vist de forskellige versioner af kranen.
Før musen henover billederne for information eller Klik på billederne for at se en større version af billedet
7652 Decoder :

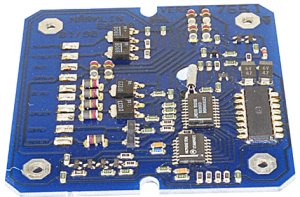

7051 Kranen kan ombygges til 7651 Digitalkran med 7652 Decoder til kranen, hvis denne kan anskaffes. Produceres ikke i øjeblikket af Marklin.
Decoderen har følgende valgbare adresser :
01, 03, 04, 09, 10, 12, 13, 27, 28, 30, 31, 36, 37, 39, 40, 80, hvor den fra Fabrikken er indstillet til Adresse 30.
Mere information om Decoderen finder du på :
www.ad-soft.ch
HGH - 7651 + 7652
Monterings-kit :
Endvidere er der lavet et 7054 Ombygnings-sæt til montering af kranmotoren under bordet.

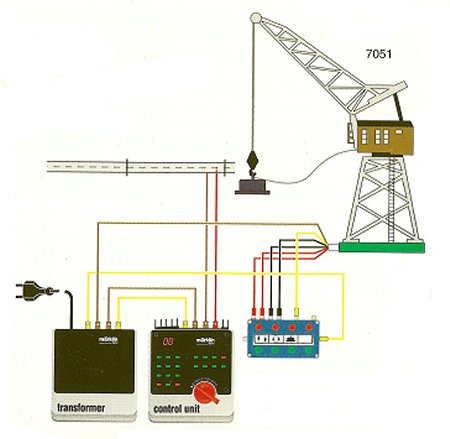

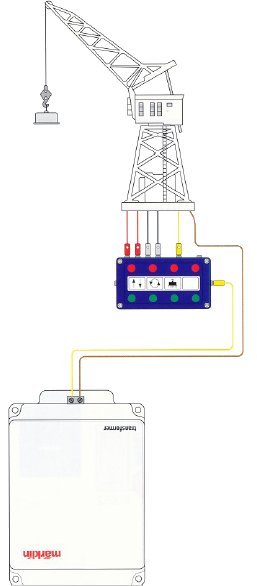

7051 Kran - Konventionel tilslutning med transformer

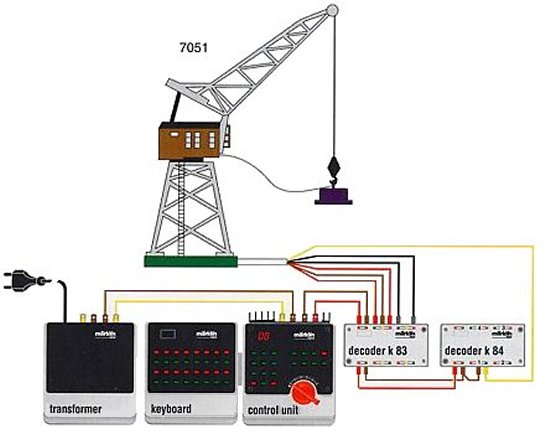

7051 Kran - Digital tilslutning med 6002-6040-6021-k83-k84

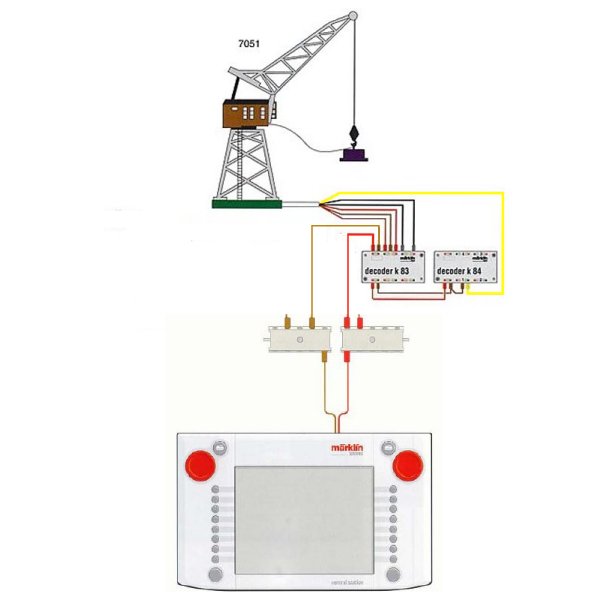

7051 Kran - System tilslutning med Centralstation-72090-k83-k84
Som illustreret herover burde denne opstilling kunne anvendes til Marklin Systems
Alternativ kan der også tilsluttes en Booster. feks 6017, 60172 eller EcosBoost som strømforsyning til k83 og k84 decoderen, hvis
man ikke ønsker at trække på strømforsyningen fra Centralstationen.
Herunder er der 1 løsningsforslag til drift af 7051 kranen under Marklin Systems.
Forslag 1 :
Hvis du stadigvæk er i besiddelse af 6021 og du måske har anvendt kranen sammen med 6040 Keyboard til styring af kranen,
er der jo muligheden for at anvende Centralstationens Snifferporte 6 og 7 og etablere en forbindelse til styringen af kranen på denne
måde, da Centralstationen
Forslag 2 :
Denne løsning kan også anvendes hvis man ønsker styring fra Centralstation. k83 og k84 Decoderne forbindes til
en Centralstation via 2 fordelerplader (72090) til henholdsvis B (Banestrøm) og 0 (Stel).
De pågældende k83 og k84 decodere som anvendes til styringen af kranen tilsluttes til disse 2 fordelerplader.
Kranen tilsluttes til k83 og k84 decoderen som vist på billedet. En ting man dog skal være opmærksom på at den
brune ledning fra kranen som tilsluttes den gule udgang i toppen af k83 decoderen. Dette tilføjer strøm til kranens hus.
Man skal altså være opmærksom på at kranen ikke kommer i berøring med Skinnerne eller eventuelle
overledning på banen, da der derved opstår en kortslutning. Overledningen er dog ikke så aktuel, da dette ikke kan
anvendes i forbindelse med Marklin System, men har dog den største vigtighed i Marklin Digital systemet, hvis dette anvendes der.
Styringen af kranen burde på denne måde kunne etableres ved at styre de respektive udgange på k83 og k84 decoderne
såfremt disse er sat op med de korrekte adresser.
Hvis vi f.eks anvender en k83 Decoder sat med følgende indstillinger ON
- 2 - - 5 - - -
tilsvarer denne indstilling, at adresserne 241 - 244 anvendes i k83 decoderen.
Det vil altså sige, at Adresse 241 = Udgang 1 , Adresse 242 = Udgang 2, Adresse 243 = Udgang 3, Adresse 244 = Udgang 4
på decoderen.

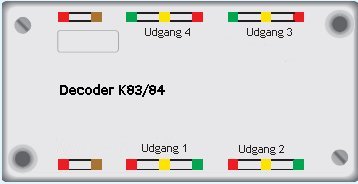

Rent fysisk på decoderen er udgangene på decoderen placeret som vist på billedet herunder.
På Centralstationen kan disse adresser oprettes på samme måde som for sporskifter og tildeles en passende tekst, men ingen symbol.
-->
Artikler :
Links :
Ombygning af 7051 Kran med 76200 Decoder
7051 / 7651 Kran - Elektrisk tilbehør til kran
Igennem tiderne er der produceret forskelligt elektrisk tilbehør til som kan anvendes til Marklin 7051 og 7651 kranerne.
Firmaet WIAD (benævnt efter stifteren Willy Ade, som i Tyskland anses for en af modeljernbanens "fædre") producerede i 60 og 70'erne forskelligt tilbehør til kranerne.
Produktionen fra WIAD startede i 1952 og ophørte i 1973, men i 2003 startede Willy Ade, som nu er over 80, en ny produktion af Personvogne i samarbejde med sin datter,
som kan ses på denne webside : [ade-eisenbahn-modelle]
Herunder ses nogle af de WIAD Nr 308 skovle som er produceret i tidernes løb :
Det er lykkes mig at få fat i en udgave af den elektriske kranskovl, som virker fortrinligt og som skal anvendes sammen med 7051 kranen som vi skal have monteret på vores bane.
WIAD har også produceret en Skrotgrab, som du kan se et billede af herunder.
WIAD Produkt nr på denne skrotgrab kendes dog ikke, så hvis nogle skulle ligge inde med info om denne skrotgrab, så send mig venligst en Mail.
Herunder endnu en Grab fra WIAD, også her er Produktet nr ikke kendt.
Firmaet NOCH har også produceret et tilbehørstykke, som kun kan anvendes sammen med 7051 / 7651 kranerne,
da løfteenheden i sig selv er temmelig tung.

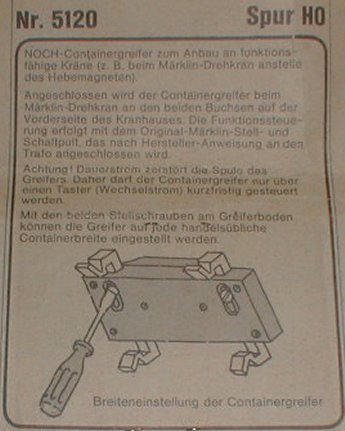

Det drejer sig om NOCH 5120 Container Greifer, som du kan se billeder af herunder.
