Marklin 7186 / 410NG / 7027 Drejeskive
7186 Drejeskive (Konventionel forbindelse med styrepult)
7186 Drejeskive (Digital med k84 Decoder)
7186 Drejeskive (Positionsbestemmelse med s88 Tilbagemedlingsdecoder)
Artikler og Links :
7186 - Drejeskive udbygning med flere spor (Pdf)

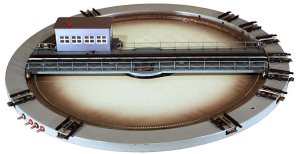

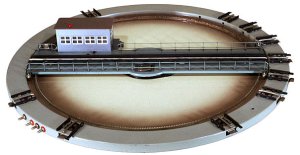

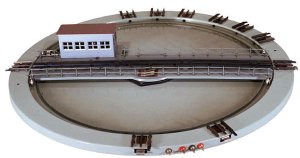

Marklin har i tidens løb produceret flere drejeskive i den ældre udgave under forskellige artikel-nr.
(Flyt musen henover billederne)
7186 Drejeskive - konventionel forbindelse med styrepult

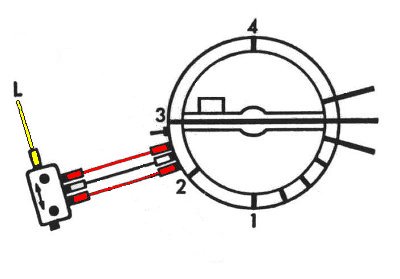

Som vist på afbildningen skal drejeskiven forbindes med omskifteren til Drejeskiven, der tilsluttes lysudtaget på en transformer eller en fordeler tilsluttet
lysudtaget på transformeren.
Tilbageførslen af strømmen sker gennem skinnerne eller gennem stikket til drejeskiven til transformator (Bøsning "0"). Drejeskiven forbindes
til skinneanlægget etableres ved en af tilslutningerne 1-4.
Betjening :
Drejeskiven kan bevæges ved et tryk på en af knapperne på omskifteren. Såfremt drejeretningen ikke er i overensstemmelse med Pilen
på omskifteren ombyttes de to ledninger som er tilsluttet de røde udgange på Omskifteren. Drejeskivens bevægelse stopper automatisk
ved næste sportilslutning og forsyner denne tilslutning med strøm. Ligeledes forsynes kun den tilslutning ved som Drejeskiven holder ud for ved opsatte
remise.
Skal afstillingsporene forsynes uafhængig af stillingen på drejeskiven, skal der anvendes isolering ved alle sportilslutninger med undtagelse af af sportilslutningen
hvor der køres ind på drejeskiven. Strømmen for de enkelte sportilslutninger kan enten etableres via en skiftepult 7273/72730.
Smøring af Motor og udskiftning af Børster 60030 sker ved at fjerner drejeskivens hus (begge skruer løsnes). Lejet smøres med 1
dråbe olie. Kommutatoren og børsterne samt slæbesko og drejepunktets glidering skal holdes fri for Olie.
For yderligere information om 7186 Drejeskiven og eventuelle forbedringer, se de 2 artikler om 7186 drejeskiven i bunden af denne side.
Marklin 7186 Digital tilslutning med k84 Decoder

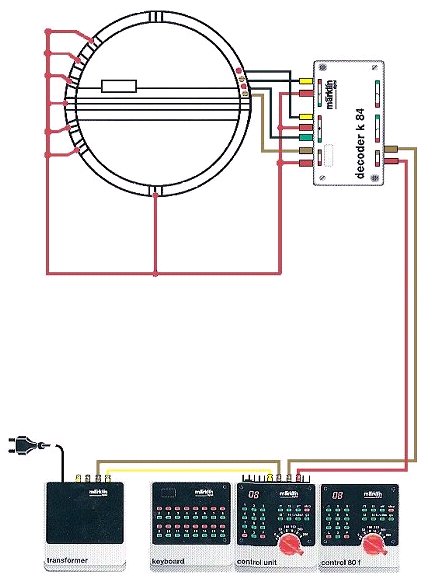

Marklin 7186 Drejeskiven forbindes på den digitale måde med styrepulten, som anvist herunder.
Kan også anvendes til Marklin Systems.
På tegningen herover er alle tilslutningsspor permanent belagt med strøm som fås fra k84 decoderen, således at lokomotiver med Lys eller Røggenerator kan afstilles på sporet med funktionerne tændt.

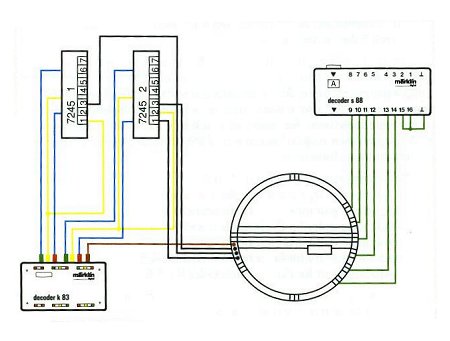

Marklin 7186 Drejeskiven med Tilbagemelding om drejeskiveposition med s88 Decoder
Artikler om 7186 Drejeskive

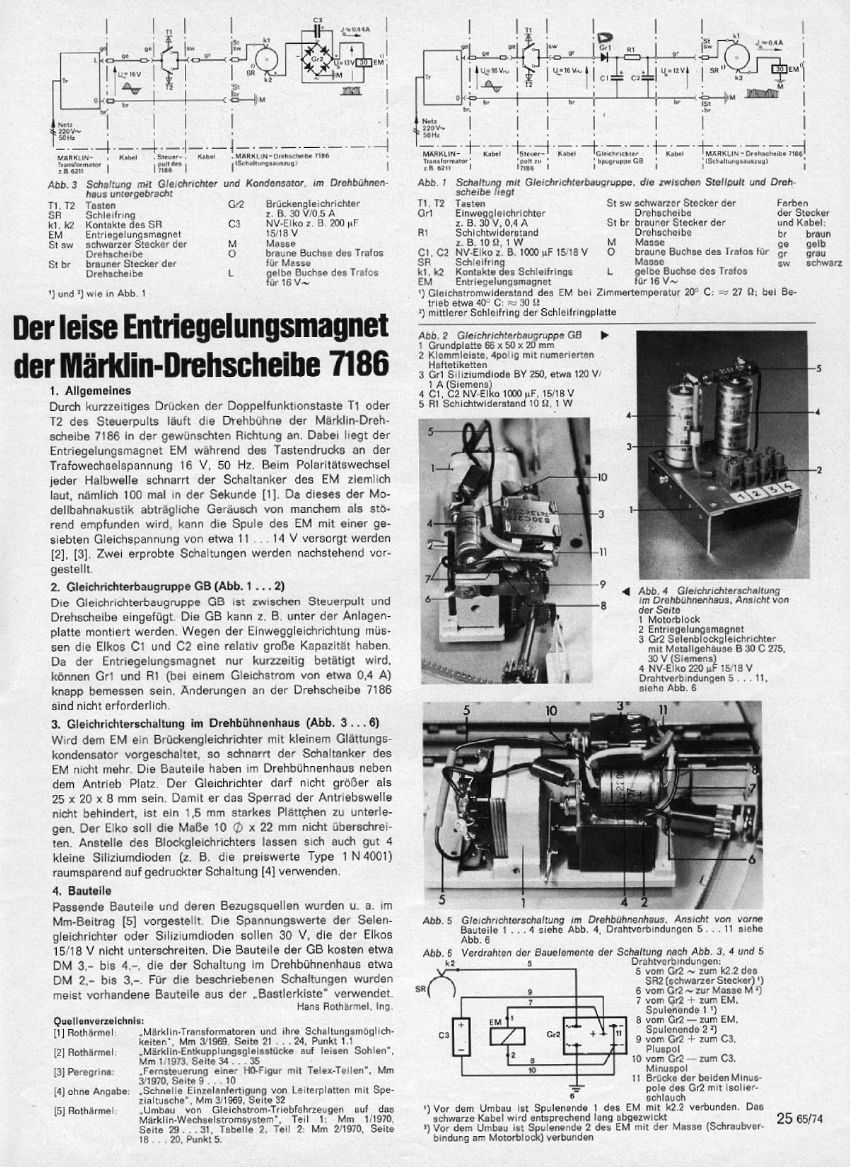

Støjdæmpning af 7186 Drejeskive (Tysk Artikel)
Artikel om ombygning af 7186 Drejeskive med flere Spor-tilslutninger. (Tysk Artikel)
