Marklin 66032 Brugervejledning
Decoder til AC-motor med Tromle (DCM) eller Skivekollektor (SFCM/LFCM) motor
Decoderen kan anvendes til ombygning af Konventionelle Marklin H0-lokomotiver med TromleKollektor-motor (DCM) eller
SkiveKollektor-motor (LFCM/SFCM) for digital styring (Uden ombygning af Motor)
Decoderen har indbygget 1 funktion til anvendelse til Telex eller Røggenerator.
Funktionen skiftes med gentagne retningskift på 6021 Control Unit.
Lys er aktiv under kørsel og skifter ved retningsskift. (Lys er flimmerfri ved tilslutning via Orange kabel ).
Decoderen kan omloddes på Lys (Function) og Funktion kan omloddes til drift på F1.
Understøtter Motorola I og II format.
27 Køretrin.
Ingen understøttelse af Lastregulering og Opstarts/Bremse-forsinkelse
Digital-adresse sættes ved hjælp af Dipswitch på Decoderen.
Decoderens Motor og Funktionsudgange er Overgang og Kortslutnings-sikret.
(BEMÆRK : Der forefindes ældre udgaver af 66032 Decoderen med 4-Dipswitch kontakter.)
Funktionen aktiveres efter følgende princip :
| Fartretning | Funktion Telex/Røg |
| Fremad | OFF | |
| 1 Retnings-skift | Baglæns | OFF |
| 2 Retnings-skift | Fremad | ON |
| 3 Retnings-skift | Baglæns | ON |
| 4 Retnings-skift | Fremad | OFF |
¹ Funktionerne Lys og F1 kan også ændres til Digital Drift med et par enkelte lodninger , til at den i princippet fungerer som den
gamle 6080 Decoder.
² Decoderen kan bestykkes med Funktionerne F2 - F3 - F4 via ekstra print med funktionsforstærkere.
Se under Links for 6080 Decoder.
Tekniske Data :
| Marklin Decoder Type | : 66032 Decoder |
| Produceret fra | : 2002- |
| Chip Type | : 701.43 A |
| Motorola-format | : I / II |
| Egnet til Motortyper | : Konventionelle Tromle (DCM) og SkiveKollektor (LFCM/SFCM) - motorer |
| Konventionel Drift | : Automatisk Analog AC. |
| Strømtype | : Vekselstrøm |
| Antal Adresser | : 80 |
| Kodning af Decoder | : Dipswitch |
| Køretrin | : 27 |
| Funktioner | : Lys + 1 funktion til Telex/Røggenerator. |
| Belastning (Motorstrøm) | : 1000 mA |
| Belastning (Pr Lysudgang) | : 200 mA |
| Belastning (Pr Funktionsudgang) | : 250 mA |
| Samlet Belastning (Funktionsudgange) | : 250 mA |
| Samlet Belastning | : 1,2 A |
| Lyd | : Nej |
| Udgang Motorstrøm | : Ja |
| Udgang Lys retningsbestemt | : Ja |
| Lastregulering | : Nej |
| Rangerhastighed | : Nej |
| Acceleration/Bremseforsinkelse | : Nej |
| Regulering Max Hastighed | : Nej |
| Marklin Bremsestrækning | : Nej |

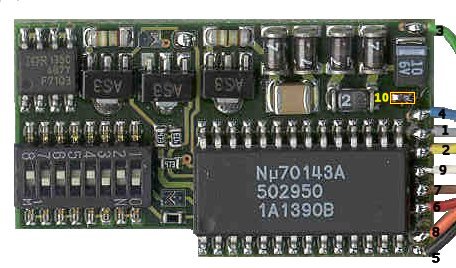

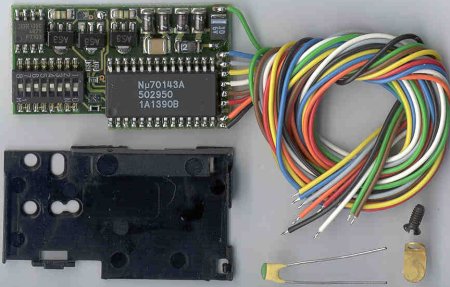

Marklin Decoder 66032
| Nr | Ledningsfarve | Tilslutning til |
| 1 | Grå | Tilsluttes til Lys i Forenden af Lokomotiv |
| 2 | Gul | Tilsluttes til Lys i Bagenden af Lokomotiv |
| 3 | Grøn | Tilsluttes til Motor |
| 4 | Blå | Tilsluttes til Motor |
| 5 | Sort | Motorskjold (Støjdrosling) |
| 6 | Rød | Tilsluttes til Slæbesko/Pantograf |
| 7 | Brun | Tilsluttes til Stel (Lokomotivets Chassis) |
| 8 | Orange | Retur "Stel" Lys |
| 9 | Hvid | Funktionsudgang |
| 10 | Violet | Kan sammen med det Orange kabel anvendes til Sound, hvor F1 så aktiver lyden. |

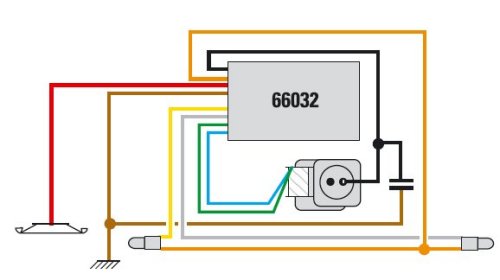

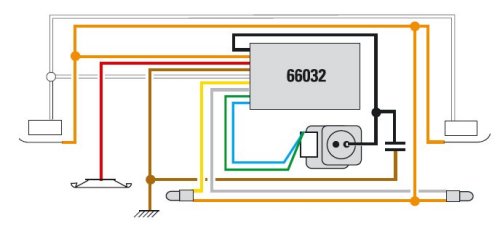

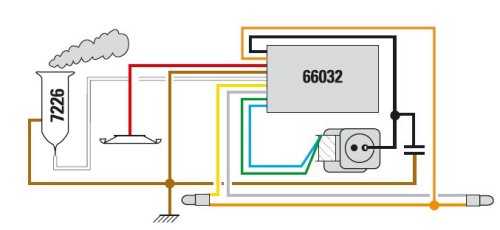

Tilslutningskemaer for Standard, Telex & Røggenerator
Lys på "Function" og aktivering af F1-udgang.
For ændring af Funktionerne ( Lys = Function) og ( F1 = On/Off ) i Digital drift , skal der foretages følgende ændringer på Decoderen.
For at kontrollere Telex-udgangen (den hvide ledning) med F1 på 6021 fjernes lodningen på J2 og der laves en lodning på J3.
Herefter kan funktionen styres via F1.
(BEMÆRK : Dette virker kun hvis du kører Marklin DIGITAL. Ved DELTA drift og analog (AC) drift kan du ikke kontrollere F1 efter du har lavet denne omlodning af decoderen)
(Decoderen leveres som standard med en lodning på J2.)

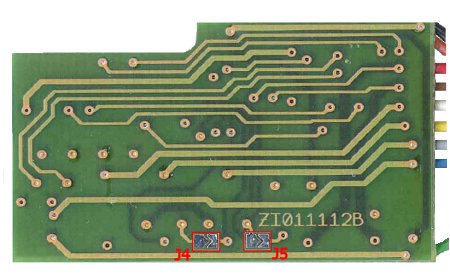

For at anvende "Function" på 6021 eller en anden central til at tænde for lyset, skal Jumperne 4 og 5 på bagsiden af decoderen belægges med en lodning.
(BEMÆRK: Ovenstående løsning kan ikke anvendes på ældre 66032 Decodere med 4-dipswitch kontakter)
Etablering af Funktion F1 - F4 ved hjælp af ekstra printplade (FX-B1-4 - Funktionsforstærker)
Der er mulighed for etablering af flere funktioner på denne decoder ved hjælp af en ekstra printplade.
For mere information, se under Links.
Links :
66032 Decoder Information
66032 Decoder (Modificering af Lys + F1) ¹
66032 Decoder - Etablering af Funktionerne F1 - F4 ²(Se i bunden af siden)
66032 Decoder Information
For en liste over Marklin Lokomotiver , se [Helmut Kern's Liste over Marklin Modeller] som giver oplysninger om hvilken motor-type og decoder (eller relæ / elektronisk omskifter) der er monteret i toget i dets originale tilstand, samt andre informationer omkring modellerne.
Godt råd :
Hvis du ikke er 100% sikker på at kunne gennemføre ombygningen, bør du undlade at ombygge lokomotivet og lade ombygningen
foretage af uddannede folk med kendskab.
Hvis du har mod på at prøve selv, skal du være meget forsigt med loddekolben, når du lodder på decoderen.
Brug en regulerbar loddekolbe med en tynd loddespids og indstil den til lavest mulige varme. Undgå at anvende loddekolben for lang tid i nærheden
af decoderen pga varmeudviklingen, da dette kan beskadige decoderen og gøre den uanvendelig.
