Marklin 60961 Funktions Decoder
60961 Decoder
Tekniske Data

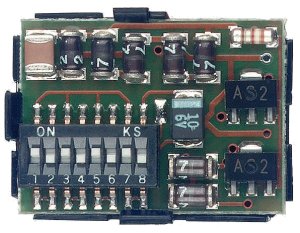

Decoder Billeder + Information
Motortilslutning
Monteringsskema
Decoderen anvendes til udbygning af lokomotiver hvor der der ønskes flere funktioner eller til belysning/slutlys på personvogne eller andre ønskede formål.
Dekoderen har 4 funktioner.
80 Adresser.
F1 = Funktion 1 (Max 500 mA - Anbefales til Røg-generator)
F2 = Funktion 2 (Max 500 mA)
F3 = Funktion 3 (Max 200 mA)
F4 = Funktion 4 (Max 200 mA)
Der eksisterer enkelte varianter af denne funktions-decoder, som bl.a er indbygget i :
43109 (Ruhr-Schnellverkehr)
42973 (TEE-Restaurantvogn med Hævbar Pantograf)
Tekniske Data :
| Marklin Decoder Type | : 60961 Funktions-decoder |
| Produceret fra | : 2001 - |
| Chip Type | : 701.22B |
| Motorola-format | : 1 & 2 |
| Egnet til Motortyper | : Alle |
| Antal Adresser | : 80 digitale |
| Kodning af Decoder | : Dipswitch |
| Funktioner | : 4 + Retningsafhængig F0 Funktion |
| Belastning (F1-F2) | : 500 mA |
| Belastning (F3-F4) | : 200 mA |
| Samlet Belastning | : 1,0 A |
| Udgang Lys retningsbestemt | : Ja (kun 60961) |
Marklin Decoder 60961

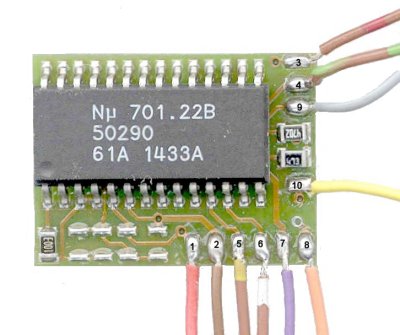

| Nr | Ledningsfarve | Tilslutning til |
| 1 | Rød | Tilsluttes til Slæbesko/Pantograf |
| 2 | Brun | Stel (Masse) |
| 3 | Rød/Brun | Tilsluttes Funktion F1 (Røg) |
| 4 | Grøn/Brun | Tilsluttes Funktion F2 |
| 5 | Gul/Brun | Tilsluttes Funktion F3 |
| 6 | Hvid/Brun | Tilsluttes Funktion F4 |
| 7 | Violet | Elektronik Masse |
| 8 | Orange | Retur "Stel" for funktioner |
| 9 | Grå | Tilsluttes til Lys (Front af lok) |
| 10 | Gul | Tilsluttes til Lys (Bagende af lok) |

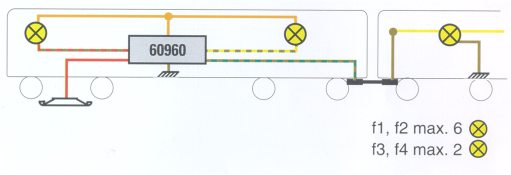

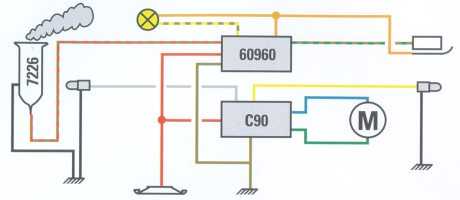

Tilslutningskemaer for 60960 Funktions-decoder
Bemærk : 60961 Funktions-decoderen har seperate ledninger for tilslutning af Lys.
ANSVARSFRASKRIVELSE :
De her på siden viste montagevejledninger/tips/råd er kun ment som
en hjælp til personer der selv ønsker at prøve at montere dekoderen.
Jeg påtager mig intet ansvar for korrekt indbygning, det foretager Du
på eget ansvar.
