Marklin 60903 Ombygningssæt
til Marklin Lokomotiver med lille skivekollektor-motor (SFCM)
60903 Ombygningssæt (SFCM)
60903 Reservedelsoversigt
Tekniske Data
Decoder Billeder + Information
Motortilslutning
Monteringsskema
Eftermontering af Decoder 60902 med funktionerne F3 og F4 (flere varianter)
Marklin Lokomotiver der kan udstyres med 60903 Ombygningssæt (SFCM)

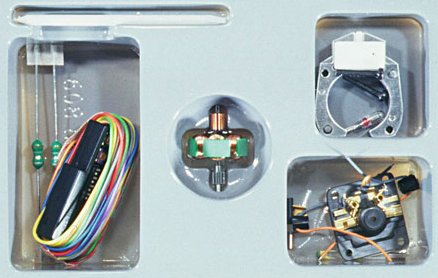

Sættet består af Marklin Dekoder 60902 samt en højtydende motor med 5-polet anker.
Sættet kan anvendes til ombygning af Marklin H0-lokomotiver med lille Skivekollektor-motor (SFCM) til digital højeffektiv DC-motor.
Marklin lille Skivekollektor-motor (SFCM)
Dekoderen er udstyret med 4 skiftbare funktioner (ved levering fra Marklin)
(F0=Lys - F1=Valgbar Funktion - F2=Valgbar Funktion - F4=ABV)
Decoderen kan dog eftermonteres med yderligere funktioner på F3 og F4 (se længere nede på siden) med mulighed for op til 6 funktioner.
F0 "function" er afsat til retningsbestemt kørelys.
F1 og F2 kan anvendes til skiftebare funktioner så som Røggenerator eller Telex-kobling.
F4 Ind/ud-kobler minimering af Accelerations/Bremse-forsinkelse.
Udgangene er Overbelast og Kortslutnings-sikret.
Mulighed for regulering af Max-hastighed, samt Opstart/Bremse-forsinkelse ved hjælp af potentimetere direkte på Decoder.
Lastregulering indbygget.
Ved analog kørsel er Function (Lys) og F1 indkoblet fast.
(Decoderen findes med alle 6 funktioner fast eftermonteret, men kun i specielle modeller)
I Produktion fra 2003 - 2004
(Fra 2005 erstattet med : 60923 MFx-Decoder med samme komponent-dele til SFCM-motorer.)
Reservedelsoversigt 60903
| Marklin ET-Nr | Beskrivelse | Foto |
| 60902 | Decoder |  |
| 210888 | 5-polet anker til lille skivekollektor-motor (SFCM) 8 tænder |
 |
| 224613 | Motorskjold (SFCM) |  |
| 224615 | Permanent-magnet |  |
| 516520 | 2 stk Støjdæmpnings-modstande 1,8 µOhm |
 |
| 601460 | Kulbørster |  |
| 231470 | Lodde-støtteplade |  |
| 513530 | 2 stk Kondensatorer 1nF |  |
| 785140 | 2 stk Skruer M2*12 mm |  |
| 276770 | Lampefatning (isoleret) |  |
| 610080 | 2 stk Pærer (22 V) (Vigtig |  |
| 343590 (Løsdel) | Fjederplade til adskillelse af Lys fra Røggenerator på visse modeller. (Er IKKE indeholdt i sættet men kan være nødvendig til visse modeller) |
 |
Tekniske Data :
| Marklin Decoder Type | : 60902 Digital Decoder |
| Produceret fra | : 1998-2006 |
| Chip Type | : 701.22 A/B |
| Motorola-format | : 1 & 2 |
| Egnet til Motortyper | : Lille skivekollektor-motor (SFCM) |
| Konventionel Drift | : Automatisk Analog AC. |
| Strømtype | : Jævnstrøm 5-polet |
| Antal Adresser | : 80 digitale, 1 analog |
| Kodning af Decoder | : Dipswitch |
| Køretrin | : 27 |
| Funktioner | : 4 (Modificeret 6) |
| Belastning (Motorstrøm) | : 800 mA |
| Belastning (Pr Lysudgang) | : 200 mA |
| Belastning (Pr Funktionsudgang) | : 200 mA |
| Samlet Belastning (Funktionsudgange) | : 400 mA |
| Samlet Belastning | : 1,1 A |
| Lyd | : Nej |
| Udgang Motorstrøm | : Ja |
| Udgang Lys retningsbestemt | : Ja |
| Lastregulering | : Ja |
| Rangerhastighed | : Ja |
| Acceleration/Bremseforsinkelse | : Ja |
| Regulering Max Hastighed | : Ja |
| Marklin Bremsestrækning | : Ja |

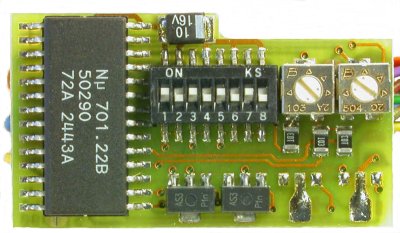

Marklin Decoder 60902
| Nr | Ledningsfarve | Tilslutning til |
| 1 | Gul | Tilsluttes til Lys i Bagende af Lokomotiv |
| 2 | Grå | Tilsluttes til Lys i Forende af Lokomotiv |
| 3 | Blå | Tilslutning til Motor (Se skitse herunder) |
| 4 | Grøn | Tilsluttes til Motor (Se skitse herunder) |
| 5 | Rød | Tilsluttes til Slæbesko/Pantograf |
| 6 | Brun | Tilsluttes til Stel (Lokomotivets Chassis) |
| 7 | Orange | Retur "Stel" for funktioner |
| 8 | Violet | Stel til Decoder |
| 9 | BrunRød | Funktion 1 |
| 10 | BrunGrøn | Funktion 2 |
| 11 | BrunGul | Funktion 3 (Ikke implementeret) (Se Efterbestykning 60901 med F3/F4. længere nede på siden) |
| 12 | BrunHvid | Funktion 4 (Ikke implementeret) (Se Efterbestykning 60901 med F3/F4. længere nede på siden) |
|

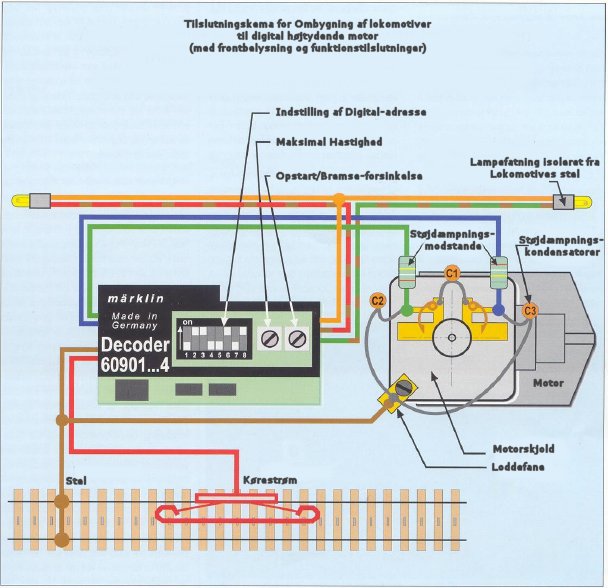

Husk også at montere to yderligere støjreducerende kondensatorer (C2 / C3) på motorskjoldet i ombygningssættet. Bemærk Kondensator C1 er monteret når du køber ombygningsættet. |

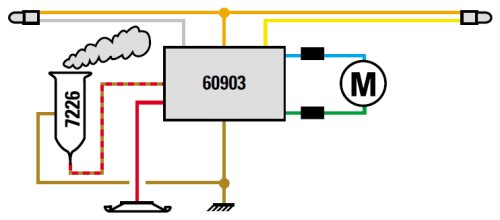

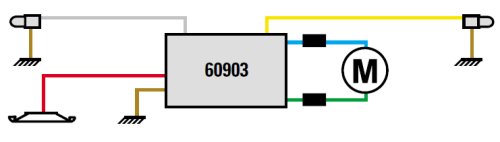

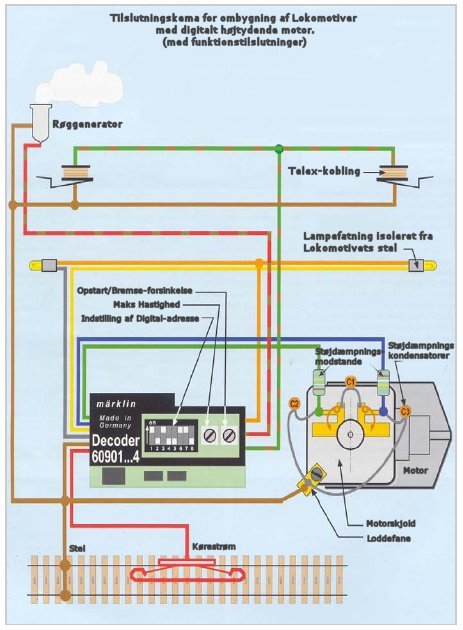

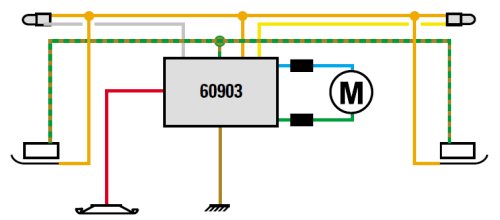

Tilslutningskemaer for Telex, Røgindsats og Pantograf
Eftermontering af 60901 med funktionerne F3 og F4.
Det er muligt at eftermontere Marklin 60901 - 60904 dekoderne med skiftbare funktioner på F3 og F4 i forskellige variationer.

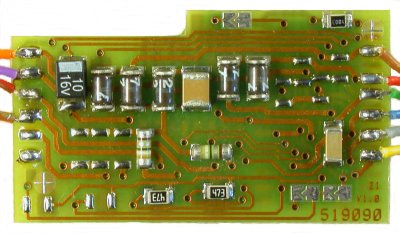

Decoder Før Efterbestykning
Før Efterbestykning
Eftermontering - Funktion "F3"
| T3 | Transistor NPN BST 52 (SOT 89) |
| R1 | Modstand: 3.9 Ohm [ 3R9 / 0,25W (SMD 1206) ] |
| R4 | Modstand: 47 KiloOhm [ 47K / 0,1W (SMD 0805) ] |
| Udgang | (Br/Gu) Brun/Gul |
Eftermontering - Funktion "F4" normal
Eftermontering - Funktion "F4" (ZETEX-udgaven)
| T4 | Transistor Zetex ZXMN6A11Z |
| R3 | Eller R2 Modstand: 3.9 Ohm [ 3R9 / 0,25W (SMD 1206) ] |
| R5 | Tom (Se *) |
| S4 | Broen loddes over (S3 skal være åben, loddes IKKE) |
| Udgang | (Br/Hv) Brun/Hvid |
* Når man eftermonterer F4, så deaktiveres funktion "F4" (Acceleration/Bremseforsinkelse)
Ønsker man at bibeholde Acceleration/Bremseforsinkelse, skal man vælge ZETEX-udgaven.
Modstandene R3 og R2 er koblet i serie paralelt, så det er tilstrækkeligt kun at montere en af dem.
Oversigt over modeller der kan ombygges med 60903 (med links)
Forklaring til sværhedsgrad :
1 : Ombygning med motor+decoder uden problemer.
2 : Ombygning med motor+decoder kan være problemfyldt (special kendskab)
3 : Toget kræver special ombygning. (Fræsning og tilpasning af enkeltdele/specialdele+special kendskab.)
For en liste over Marklin Lokomotiver med DCM-motor, se [Helmut Kern's Liste over Marklin Modeller] som giver oplysninger om hvilken motor-type og decoder (eller relæ / elektronisk omskifter) der er monteret i toget i dets originale tilstand, samt andre informationer omkring modellerne.
Godt råd :
Hvis du ikke er 100% sikker på at kunne gennemføre ombygningen, bør du undlade at ombygge lokomotivet og lade ombygningen
foretage af uddannede folk med kendskab.
Hvis du har mod på at prøve selv, skal du være meget forsigt med loddekolben, når du lodder på decoderen.
Brug en regulerbar loddekolbe med en tynd loddespids og indstil den til lavest mulige varme. Undgå at anvende loddekolben for lang tid i nærheden
af decoderen pga varmeudviklingen, da dette kan beskadige decoderen og gøre den uanvendelig.
ANSVARSFRASKRIVELSE :
De her på siden viste montagevejledninger/tips/råd er kun ment som
en hjælp til personer der selv ønsker at prøve at montere dekoderen.
Jeg påtager mig intet ansvar for korrekt indbygning, det foretager Du
på eget ansvar.
