Marklin 60902 Decoder
60902 Decoder
Tekniske Data

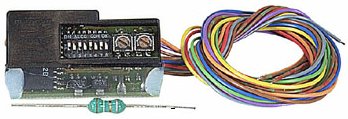

Decoder Billeder + Information
Motortilslutning

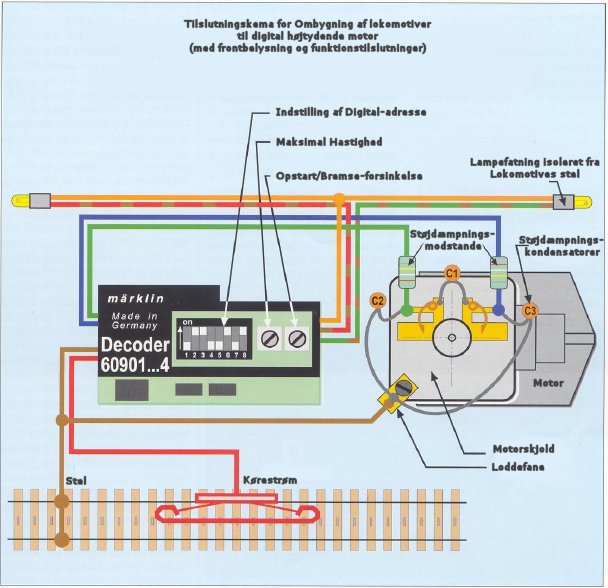

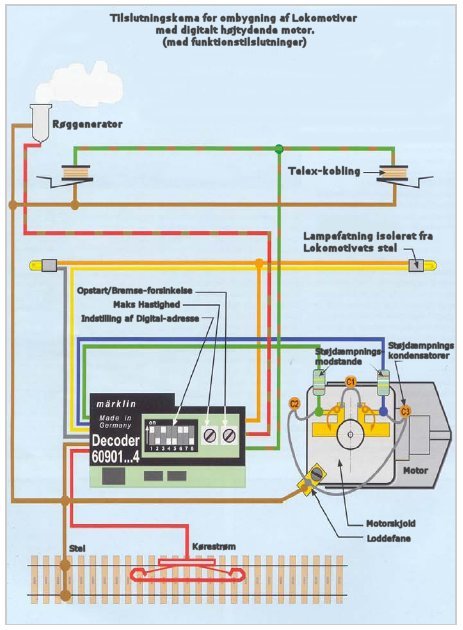

Monteringsskema
Eftermontering af 60902 med funktionerne F3 og F4 (flere varianter)
Marklin 60902 Decoder (Samme Decoder anvendes også i Marklin's Ombygningssæt: 60901, 60903, 60904.
Højeffektiv dekoder til indbygning i Lokomotiver, der i forvejen har fået installeret/ombygget højeffektivitets-træk med DC-motor
60902 Decoder er afløseren til 6090 Decoderen og anvendes som decoder-opdatering med flere nye funktioner.
Dekoderen er udstyret med 4 skiftbare funktioner (ved levering fra Marklin)
(F0=Lys - F1=Valgbar Funktion - F2=Valgbar Funktion - F4=ABV)
Decoderen kan dog eftermonteres med yderligere funktioner på F3 og F4 (se længere nede på siden) med mulighed for op til 6 funktioner.
F0 "function" er afsat til retningsbestemt kørelys.
F1 og F2 kan anvendes til skiftebare funktioner så som Røggenerator eller Telex-kobling.
F4 Ind/ud-kobler minimering af Accelerations/Bremse-forsinkelse.
Udgangene er Overbelast og Kortslutnings-sikret.
Mulighed for regulering af Max-hastighed, samt Opstart/Bremse-forsinkelse ved hjælp af potentimetere direkte på Decoder.
Lastregulering indbygget.
Ved analog kørsel er Function (Lys) og F1 indkoblet fast.
(Decoderen findes med alle 6 funktioner fast eftermonteret, men kun i specielle modeller)
I Produktion fra 1997 - 2004
(Fra 2005 erstattet med : 60922 MFx-Decoder)
Tekniske Data :
| Marklin Decoder Type | : 60902 Digital Decoder |
| Produceret fra | : 1998-2006 |
| Chip Type | : 701.22 A/B |
| Motorola-format | : 1 & 2 |
| Egnet til Motortyper | : Tromlekollektor-motor (DCM) |
| Konventionel Drift | : Automatisk Analog AC. |
| Strømtype | : Jævnstrøm 5-polet |
| Antal Adresser | : 80 digitale, 1 analog |
| Kodning af Decoder | : Dipswitch |
| Køretrin | : 27 |
| Funktioner | : 4 (Modificeret 6) |
| Belastning (Motorstrøm) | : 800 mA |
| Belastning (Pr Lysudgang) | : 200 mA |
| Belastning (Pr Funktionsudgang) | : 200 mA |
| Samlet Belastning (Funktionsudgange) | : 400 mA |
| Samlet Belastning | : 1,1 A |
| Lyd | : Nej |
| Udgang Motorstrøm | : Ja |
| Udgang Lys retningsbestemt | : Ja |
| Lastregulering | : Ja |
| Rangerhastighed | : Ja |
| Acceleration/Bremseforsinkelse | : Ja |
| Regulering Max Hastighed | : Ja |
| Marklin Bremsestrækning | : Ja |

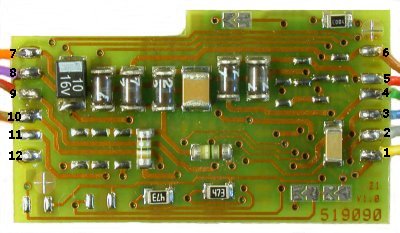

Marklin Decoder 60901
| Nr | Ledningsfarve | Tilslutning til |
| 1 | Gul | Tilsluttes til Lys i Fronten |
| 2 | Grå | Tilsluttes til Lys i Bagenden |
| 3 | Blå | Tilslutning til Motor (Se skitse herunder) |
| 4 | Grøn | Tilsluttes til Motor (Se skitse herunder) |
| 5 | Rød | Tilsluttes til Slæbesko/Pantograf |
| 6 | Brun | Tilsluttes til Stel (Lokomotivets Chassis) |
| 7 | Orange | Retur "Stel" for funktioner |
| 8 | Violet | Stel til Decoder |
| 9 | BrunRød | Funktion 1 |
| 10 | BrunGrøn | Funktion 2 |
| 11 | BrunGul | Funktion 3 (Ikke implementeret) (Se Efterbestykning 60901 med F3/F4. længere nede på siden) |
| 12 | BrunHvid | Funktion 4 (Ikke implementeret) (Se Efterbestykning 60901 med F3/F4. længere nede på siden) |
|

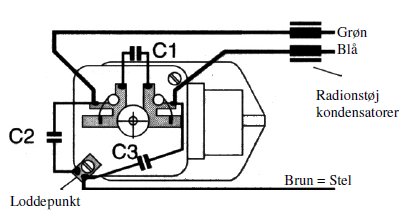

Husk også at montere to yderligere støjreducerende kondensatorer (C2 / C3) på motorskjoldet i ombygningssættet. Bemærk Kondensator C1 er monteret når du køber ombygningsættet. |

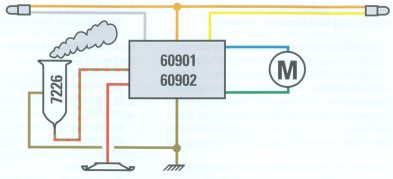

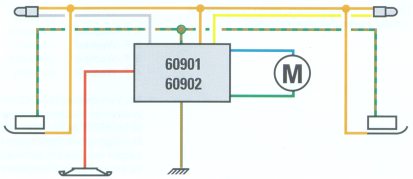

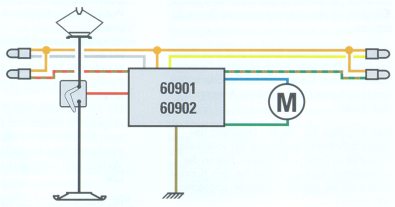

Tilslutningskemaer for Telex, Røgindsats og Pantograf
Eftermontering af 60901 med funktionerne F3 og F4.
Det er muligt at eftermontere Marklin 60901 - 60904 dekoderne med skiftbare funktioner på F3 og F4 i forskellige variationer.

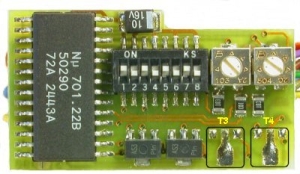

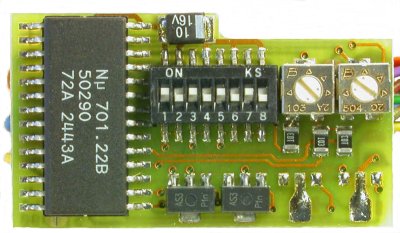

Før Efterbestykning

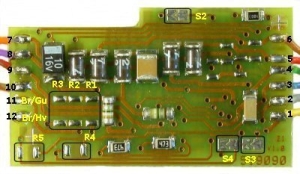

Eftermontering - Funktion "F3"
| T3 | Transistor NPN BST 52 (SOT 89) |
| R1 | Modstand: 3.9 Ohm [ 3R9 / 0,25W (SMD 1206) ] |
| R4 | Modstand: 47 KiloOhm [ 47K / 0,1W (SMD 0805) ] |
| Udgang | (Br/Gu) Brun/Gul |
Eftermontering - Funktion "F4" normal
Eftermontering - Funktion "F4" (ZETEX-udgaven)
| T4 | Transistor Zetex ZXMN6A11Z |
| R3 | Eller R2 Modstand: 3.9 Ohm [ 3R9 / 0,25W (SMD 1206) ] |
| R5 | Tom (Se *) |
| S4 | Broen loddes over (S3 skal være åben, loddes IKKE) |
| Udgang | (Br/Hv) Brun/Hvid |
* Når man eftermonterer F4, så deaktiveres funktion "F4" (Acceleration/Bremseforsinkelse)
Ønsker man at bibeholde Acceleration/Bremseforsinkelse, skal man vælge ZETEX-udgaven.
Modstandene R3 og R2 er koblet i serie parallelt, så det er tilstrækkeligt kun at montere en af dem.
Godt råd :
Hvis du ikke er 100% sikker på at kunne gennemføre ombygningen, bør du undlade at ombygge lokomotivet og lade ombygningen
foretage af uddannede folk med kendskab.
Hvis du har mod på at prøve selv, skal du være meget forsigt med loddekolben, når du lodder på decoderen.
Brug en regulerbar loddekolbe med en tynd loddespids og indstil den til lavest mulige varme. Undgå at anvende loddekolben for lang tid i nærheden
af decoderen pga varmeudviklingen, da dette kan beskadige decoderen og gøre den uanvendelig.
ANSVARSFRASKRIVELSE :
De her på siden viste montagevejledninger/tips/råd er kun ment som
en hjælp til personer der selv ønsker at prøve at montere dekoderen.
Jeg påtager mig intet ansvar for korrekt indbygning, det foretager Du
på eget ansvar.
