Marklin 6080 Decoder
Marklin 6080 Decoder
Tekniske Data
Decoder Billeder + Information
Motortilslutning
Monteringsskema
Links
Decoder til AC-motor med Tromle eller Skivekollektor motor
Decoderen kan anvendes til ombygning af Konventionelle Marklin H0-lokomotiver (AC) med TromleKollektor-motor (DCM) eller
SkiveKollektor-motor (LFCM/SFCM) for digital styring (Ingen ombygning af Motor)
Lys er aktiv under kørsel og skifter ved retningsskift. (Lys er flimmerfri ved tilslutning via Orange kabel ).
Understøtter Motorola I format.
14 Køretrin.
Digital-adresse sættes ved hjælp af Dipswitch på Decoderen.
Decoderens Motor og Funktionsudgange er Overgang og Kortslutnings-sikret.
Funktionen aktiveres efter følgende princip :
Tekniske Data :
| Marklin Decoder Type | : 6080 Digital Decoder |
| Produceret fra | : 1985 - 2000 |
| Chip Type | : 701.13 |
| Motorola-format | : I |
| Egnet til Motortyper | : Konventionelle Tromle (DCM) og SkiveKollektor (LFCM/SFCM) - motorer |
| Konventionel Drift | : Automatisk Analog AC. |
| Strømtype | : Vekselstrøm |
| Antal Adresser | : 80 |
| Kodning af Decoder | : Dipswitch |
| Køretrin | : 14 |
| Funktioner | : Lys |
| Belastning (Motorstrøm) | : 1000 mA |
| Belastning (Pr Lysudgang) | : 200 mA |
| Belastning (Pr Funktionsudgang) | : - |
| Samlet Belastning (Funktionsudgange) | : - |
| Samlet Belastning | : 1,0 A |
| Lyd | : Nej |
| Udgang Motorstrøm | : Ja |
| Udgang Lys retningsbestemt | : Ja |
| Lastregulering | : Nej |
| Rangerhastighed | : Nej |
| Acceleration/Bremseforsinkelse | : Nej |
| Regulering Max Hastighed | : Nej |
| Marklin Bremsestrækning | : Nej |

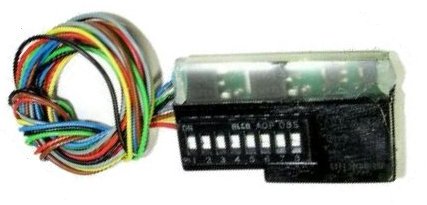

Marklin Decoder 6080
| Nr | Ledningsfarve | Tilslutning til |
| 1 | Grå | Tilsluttes til Lys i Forenden af Lokomotiv |
| 2 | Gul | Tilsluttes til Lys i Bagenden af Lokomotiv |
| 3 | Grøn | Tilsluttes til Motor |
| 4 | Blå | Tilsluttes til Motor |
| 5 | Sort | Motorskjold (Støjdrosling) |
| 6 | Rød | Tilsluttes til Slæbesko/Pantograf |
| 7 | Brun | Tilsluttes til Stel (Lokomotivets Chassis) |
| 8 | Orange | Retur "Stel" for funktioner |
Bemærk : Udgang 8 Orange - Findes ikke på de ældste udgaver af Decoderen

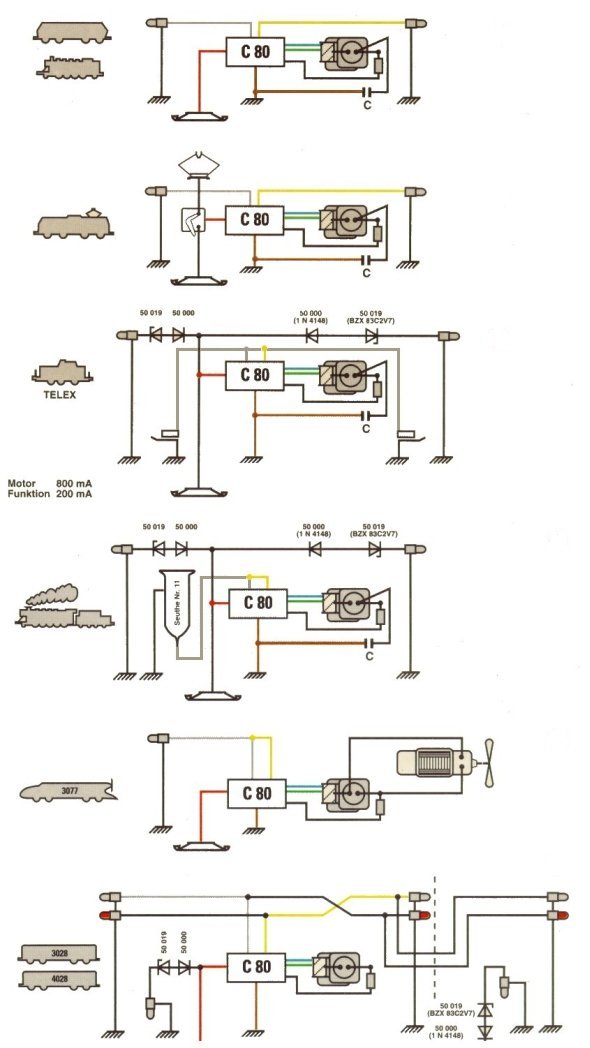

Tilslutningskemaer for Standard, Pantograf, Telex & Røggenerator
Marklin 6080 Decoderen er produceret i 5-6 forskellige udgaver, med forskellige mærkning af Chippen, mere information finder du ved at følge Linkene
Links :
6080 Decoder - Oversigt
6080 Decoder - Oversigt
6080 Decodere - Specielle udgaver
Marklin Decoder Information
For en liste over Marklin Lokomotiver , se [Helmut Kern's Liste over Marklin Modeller] som giver oplysninger om hvilken motor-type og decoder (eller relæ / elektronisk omskifter) der er monteret i toget i dets originale tilstand, samt andre informationer omkring modellerne.
Godt råd :
Hvis du ikke er 100% sikker på at kunne gennemføre ombygningen, bør du undlade at ombygge lokomotivet og lade ombygningen
foretage af uddannede folk med kendskab.
Hvis du har mod på at prøve selv, skal du være meget forsigt med loddekolben, når du lodder på decoderen.
Brug en regulerbar loddekolbe med en tynd loddespids og indstil den til lavest mulige varme. Undgå at anvende loddekolben for lang tid i nærheden
af decoderen pga varmeudviklingen, da dette kan beskadige decoderen og gøre den uanvendelig.
