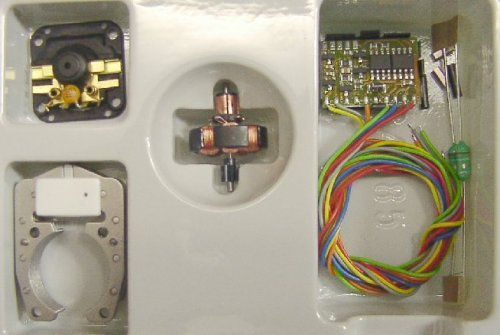

Decoder Billeder + Information
Motortilslutning
Monteringsskema
Programmering af 60760 Decoder med 6021
Programmering af 60760 Decoder med Intellibox i Adresse-området 01-255
Links
> Marklin 60760 Decoder - Brugervejledning
Decoderen kan anvendes til Ombygning af lokomotiver med Tromlekollekter-Motor (DCM) (Dog undtaget enkelte modeller)
Lys er aktiv under kørsel og skifter ved retningsskift. (Lys er flimmerfri ved tilslutning via Orange kabel ).
Understøtter op til 4 funktioner.
2 Funktioner til Lys
F3 = (Valgbar Funktion).
F4 = Rangergang Til/Fra.
Understøtter Motorola II format.
14 Køretrin.
Digital-adresse (1-80) programmeres ved hjælp af IB, 6021, MS eller CS.
Digital-adresse (1-255) kan programmes ved hjælp af Intellibox med Special-konfiguration.
Decoderens Motor og Funktionsudgange er Overgang og Kortslutnings-sikret.
Desværre lider Decoderen under "Alzheimer"-syndromet, men dette kan dog ændres ved hjælp af en Elektrolytkondensator og en Modstand.
For nærmere Information, se www.x-train.de - Decoder 60760
(Note ! ! ! : Marklin anbefaler programmering af Decoderen ved hjælp af et dertil opsat programmerings-spor og IKKE på Hoved-anlæg.)
Tekniske Data :
| Marklin Decoder Type | : 60760 Digital Decoder |
| Produceret fra | : 2005 (2008) |
| Chip Type | : PIC-decoder |
| Motorola-format | : II |
| Egnet til Motortyper | : Konventionelle Tromlekollektor-motor (DCM) |
| Konventionel Drift | : Automatisk Analog AC. |
| Strømtype | : Vekselstrøm |
| Antal Adresser | : 80 |
| Kodning af Decoder | : CV-register |
| Køretrin | : 14 |
| Funktioner | : Lys |
| Belastning (Motorstrøm) | : 800 mA |
| Belastning (Pr Lysudgang) | : 150 mA |
| Belastning (Pr Funktionsudgang) | : 150 mA |
| Samlet Belastning (Funktionsudgange) | : 400 mA |
| Samlet Belastning | : 1,1 A |
| Lyd | : Nej |
| Udgang Motorstrøm | : Ja |
| Udgang Lys retningsbestemt | : Ja |
| Lastregulering | : Ja |
| Rangerhastighed | : Ja |
| Acceleration/Bremseforsinkelse | : Ja |
| Regulering Max Hastighed | : Ja |
| Marklin Bremsestrækning | : Ja |
Marklin Decoder 6080

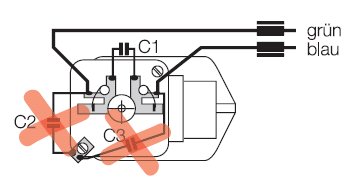

Ved tilslutning af decoderen skal de to støjdæmpnings-modstande
C2 og C3 ikke monteres. C1 skal forblive monteret hvor den sidder.
| Nr | Ledningsfarve | Tilslutning til |
| 1 | Grå | Tilsluttes til Lys i Forenden af Lokomotiv |
| 2 | Gul | Tilsluttes til Lys i Bagenden af Lokomotiv |
| 3 | Grøn | Tilsluttes til Motor |
| 4 | Blå | Tilsluttes til Motor |
| 5 | Rød | Slæbesko (Og/Eller Pantograf) |
| 6 | Brun | Tilsluttes til Stel (Lokomotivets Chassis) |
| 7 | Orange | Retur "Stel" for funktioner |
| 8 | Violet | |
| 9 | Brun/Gul | Funktion 3 (-) |
| 10 | Brun/Rød | Funktion 1 (-) Optimal Udgang efter Tuning af Decoder |
| - | Minus for Alzheimer-ombygning | |
| + | Minus for Alzheimer-ombygning |

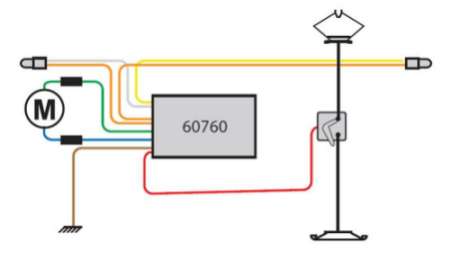

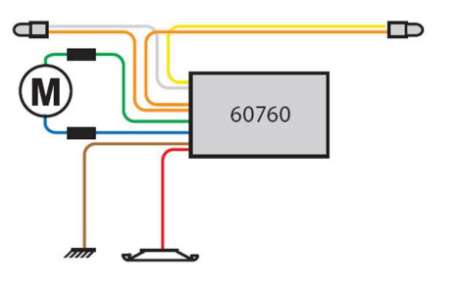

Tilslutningskemaer for Standard, Pantograf
Programmering af 60760 med Control Unit 6021
1. Tryk samtidig på STOP og GO-tasterne på 6021, indtil 99 vises i displayet.
2. Tryk herefter på STOP-tasten.
3. Indtast den aktuelle Lokomotiv-adresse.
4. Drej den røde regulator i omskiftnings-tilstand og hold den i omskiftnings-tilstand, imens der trykkes på GO-tasten.
5. Lokomotivets lys vil nu starte med at blinke. (Hvis dette ikke er tilfældet starter Du fra Punkt 1 igen.)
6. Indtast nummeret på det Register der skal ændres. (Se liste under Marklin Digital -> Control Unit 6021.)
7. Foretag et omskiftning med den røde regulator igen for at bekræftige værdien ( = ENTER)
8. Indtast den nye værdi for det valgte register.
9. Foretag et omskiftning med den røde regulator igen for at gemme den indtastede værdi ( = ENTER)
10. Skal der ændres andre værdier , gentager du proceduren fra Punkt 6 med det ønskede Register.
11. Er du færdig med at ændre i Register-værdierne, går du til Punkt 12.
12. Tryk nu på STOP-tasten for at afslutte programmeringen.
13. Tryk nu på STOP og GO-tasterne samtidig, indtil "99" vises (Blinker) i displayet.
14. Tryk herefter på GO-tasten for at komme i gang med at styre lokomotivet.
Programmering af 60760 Decoder med Intellibox i Adresse-området 01-255.
1. Stil det lokomotiv der skal programmeres på et dertil indrettet Programmering-spor til Intellibox.
(Programmer IKKE decoderen på dit Hoved-anlæg)
2. Tryk "samtidig" på STOP og GO-tasterne på på IB. (Udfører en reset af IB)
3. Indtast lokomotivets Adresse (eller anvend Adresse 80 ved programmering af nyt tog).
4. Indstil data-formatet til "Motorola Alt"
5. Intellibox skal nu bringes i Programmerings-mode (tryk på MODE-tasten og herefter på 4-tasten).
6. Tryk nu på MENU-tasten (der skal kunne høres en lyd fra omskifter-relæet).
Hvis den IKKE høres Gentag proceduren fra Punkt 2.
7. IB skal nu bringes i omskiftertilstand. Tryk med en hånd på Omskifter-regulatoren på IB og hold den
nedtrykket.
Med den anden trykker Du på MENU-tasten. Decoderen skulle nu gerne gå i "programmerings-mode"
(lyset på lokomotivet blinker)
8. Herefter programmeres decoderen som det er beskrevet i Decoder-vejledningen :
LOK-Tasten, 1 (CV 1 = Adresse) (ENTER)
Tryk på Omskifter-regulatoren (Lys blinker med dobbelt-hastighed)
LOK-Tasten, 5 (Adresse) (ENTER)
Tryk på Omskifter-regulatoren (Lys vil lyse op i ca 1 Sekundt og blinker herefter videre.)
9. For at ændre i andre CV-registre gentages Punkt 8.
10. Når du er færdig med at ændre de ønskede CV-registre forlader du "programmerings-mode"
ved at trykke på STOP og GO-tasten.
11. Herefter skulle Decoderen gerne være programmeret med den nye Adresse.
Links :
60760 Decoder - Info og Modificering.
60760 Decoder - Info
60760 Decoder - Dansk Monteringsvejledning (PDF)
For en liste over Marklin Lokomotiver , se [Helmut Kern's Liste over Marklin Modeller] som giver oplysninger om hvilken motor-type og decoder (eller relæ / elektronisk omskifter) der er monteret i toget i dets originale tilstand, samt andre informationer omkring modellerne.
Godt råd :
Hvis du ikke er 100% sikker på at kunne gennemføre ombygningen, bør du undlade at ombygge lokomotivet og lade ombygningen
foretage af uddannede folk med kendskab.
Hvis du har mod på at prøve selv, skal du være meget forsigt med loddekolben, når du lodder på decoderen.
Brug en regulerbar loddekolbe med en tynd loddespids og indstil den til lavest mulige varme. Undgå at anvende loddekolben for lang tid i nærheden
af decoderen pga varmeudviklingen, da dette kan beskadige decoderen og gøre den uanvendelig.
ANSVARSFRASKRIVELSE :
De her på siden viste montagevejledninger/tips/råd er kun ment som
en hjælp til personer der selv ønsker at prøve at montere dekoderen.
Jeg påtager mig intet ansvar for korrekt indbygning, det foretager Du
på eget ansvar.
